Metal Work BK, asse elettrico con corsa fino a 3.800 mm

Condividi

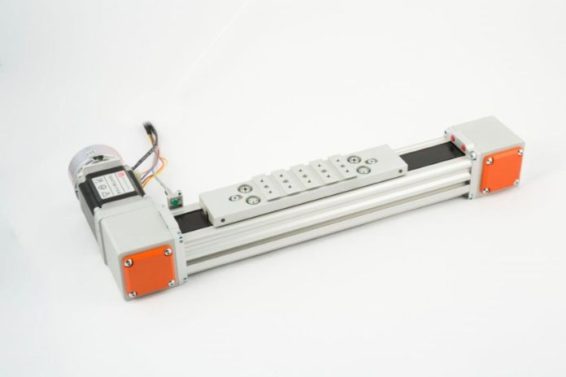

Il nuovo asse elettrico BK di Metal Work è stato ottimizzato per le applicazioni nelle quali è richiesta la movimentazione di una massa nell’ordine dei 10 Kg ad una velocità che può raggiungere, a vuoto, i 6 m/s.

Il prodotto è costituito da un estruso portante, realizzato in alluminio anodizzato, la cui forma è stata studiata mediante analisi FEM e si caratterizza per la leggerezza e la robustezza. L’estruso presenta su uno dei lati la tipica coda di rondine V-Lock che consente uno staffaggio rapido e sicuro dell’asse. La stessa coda di rondine si nota anche sul carrello sul quale montare gli oggetti da movimentare.

Il motore (o motoriduttore) può essere fornito da Metal Work o montato su specifica del cliente, in maniera semplice e rapida, su una delle due testate (sono possibili quatto posizioni di montaggio). La puleggia motrice trascina una cinghia dentata in poliuretano rinforzata con trefoli in acciaio.

Il carrello che trasporta la massa può essere sostenuto da tre differenti sistemi di guida: L=light, M=medium ed H=heavy, a seconda della configurazione scelta. Nel tipo L il carrello è sostenuto da quattro cuscinetti di supporto, rivestiti in tecnopolimero ad alte prestazioni, che scorrono all’interno dell’estruso; nel tipo M, all’interno dell’estruso, viene montata una guida di acciaio sulla quale scorre un pattino con quattro rotelle; nel tipo H, infine, il carrello viene sostenuto da due pattini a ricircolo di sfere che scorrono su una guida in acciaio montata all’interno dell’estruso

Metal Work BK viene fornito nella configurazione a singolo asse, con una corsa massima standard fino a 3.800 mm. E’ previsto un kit per l’installazione in parallelo di un asse motore e di un asse trascinato, al fine di formare una configurazione cartesiana.
