La crescente complessità dei componenti e la richiesta di tolleranze sempre più stringenti rendono indispensabili strumenti di controllo rapidi e precisi. Meccania risponde a questa esigenza con calibri progettati su misura, basati su profilati strutturali ad alta precisione e metodologie metrologiche avanzate
Il controllo qualità nel settore della lamiera e nelle filiere produttive ad alta automazione vive un’evoluzione costante. Geometrie complesse, materiali leggeri e tolleranze stringenti richiedono strumenti di verifica immediati e affidabili. In questo contesto i calibri di controllo rappresentano un riferimento essenziale per garantire la conformità dimensionale dei componenti direttamente in prossimità della produzione. A differenza delle misure effettuate in sala metrologica, permettono controlli rapidi e ripetibili, riducendo i tempi di diagnosi e intervenendo tempestivamente sulle deviazioni di processo.
Dalla specifica tecnica al calibro installato
Lo sviluppo di un calibro di controllo Meccania parte dall’analisi delle specifiche fornite: modelli CAD, riferimenti geometrici, quote critiche e modalità operative. Sulla base di queste informazioni vengono definiti appoggi, sistemi di posizionamento e superfici funzionali necessari a garantire un controllo coerente con il progetto. La modellazione 3D consente di ottimizzare ingombri, ergonomia e accessibilità, assicurando stabilità, ripetibilità e semplicità d’uso negli ambienti produttivi.
Criteri di progettazione e funzionalità dei calibri di controllo e calibri di controllo automotive
La progettazione di un calibro di controllo dimensionale o di calibri di controllo automotive, richiede la definizione accurata dei riferimenti geometrici del componente e dei relativi punti di appoggio. Essi vengono trasformati in superfici e vincoli che assicurano un posizionamento univoco del pezzo, condizione indispensabile per controlli rapidi e ripetibili tipici dei calibri impiegati in produzione. In funzione della geometria e dei materiali impiegati, il calibro può integrare riscontri, spine o inserti per stabilizzare il componente senza alterarne la forma, aspetto rilevante per elementi sottili o facilmente deformabili, spesso presenti nelle applicazioni automotive.
La struttura dei calibri di controllo deve garantire accessibilità e semplicità d’uso, affinché l’operatore possa verificare le quote critiche con immediatezza. Appoggi definiti, superfici intuitive e percorsi di verifica logici riducono la possibilità di errore. Il calibro diventa così uno strumento affidabile per il monitoraggio continuo del processo produttivo, affiancando i calibri di controllo automotive agli strumenti di misura di alta precisione utilizzati in sala metrologica.

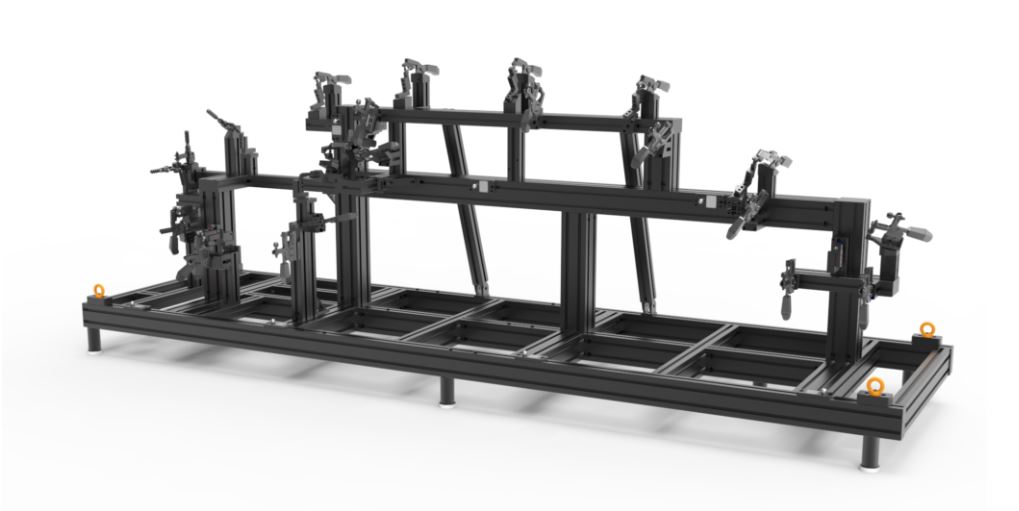

Modularità e precisione nelle strutture Meccania per calibri di controllo
A supporto dei calibri, Meccania impiega strutture in profilati Mecline, caratterizzati da rigidità, stabilità geometrica e lavorabilità meccanica, requisiti fondamentali per la realizzazione di calibri di controllo automotive. Il sistema modulare permette di configurare rapidamente strutture complesse senza ricorrere a soluzioni saldate. I profilati, realizzati in lega di alluminio di qualità superiore, dispongono di una cava da 12 mm per connessioni robuste e sono compatibili con tutta la gamma Meccania base 50 mm. Oltre alla versione naturale, sono disponibili con anodizzazione nera, scelta quando occorrono superfici meno riflettenti o una maggiore protezione superficiale. Gli accessori PVS, MVS, GVS e DVS assicurano collegamenti rigidi e affidabili, ideali per strutture destinate ai calibri di controllo.

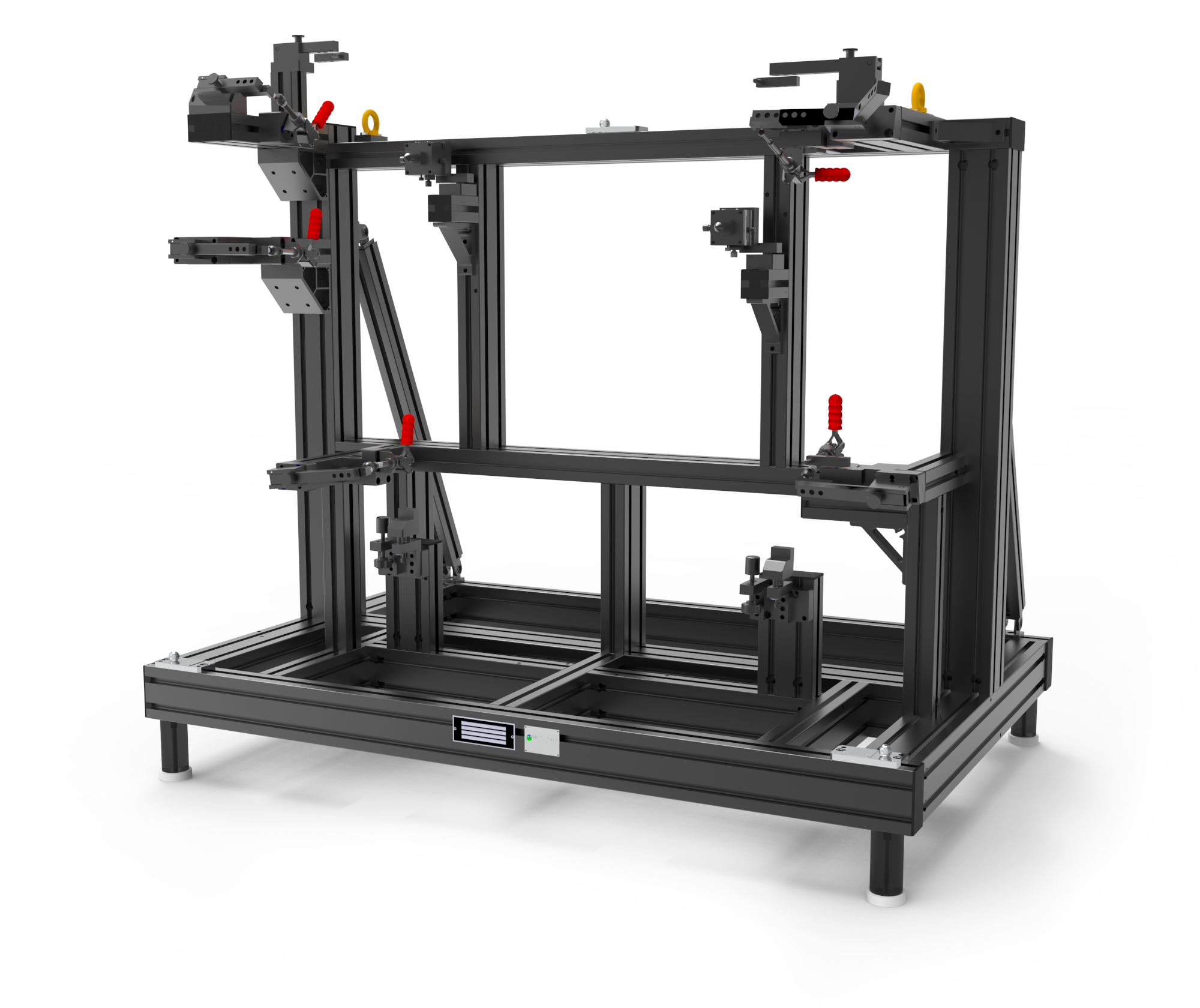

Strutture di grande formato e attrezzature per calibri di controllo automotive
La modularità del sistema consente la realizzazione di strutture di grandi dimensioni dedicate ai calibri di controllo automotive, complete di guide parallele e superfici lavorate per assicurare precisione e stabilità. Su queste basi possono essere integrati organi di movimentazione come cremagliere rettificate o viti a ricircolo di sfere, in funzione delle esigenze applicative dei calibri. Tali soluzioni trovano impiego in sistemi di collaudo, banchi prova e applicazioni speciali che richiedono robustezza e affidabilità nel tempo. La possibilità di fornire le strutture in kit agevola installazione e manutenzione, rendendo i calibri di controllo strumenti efficienti e duraturi nel controllo qualità industriale.

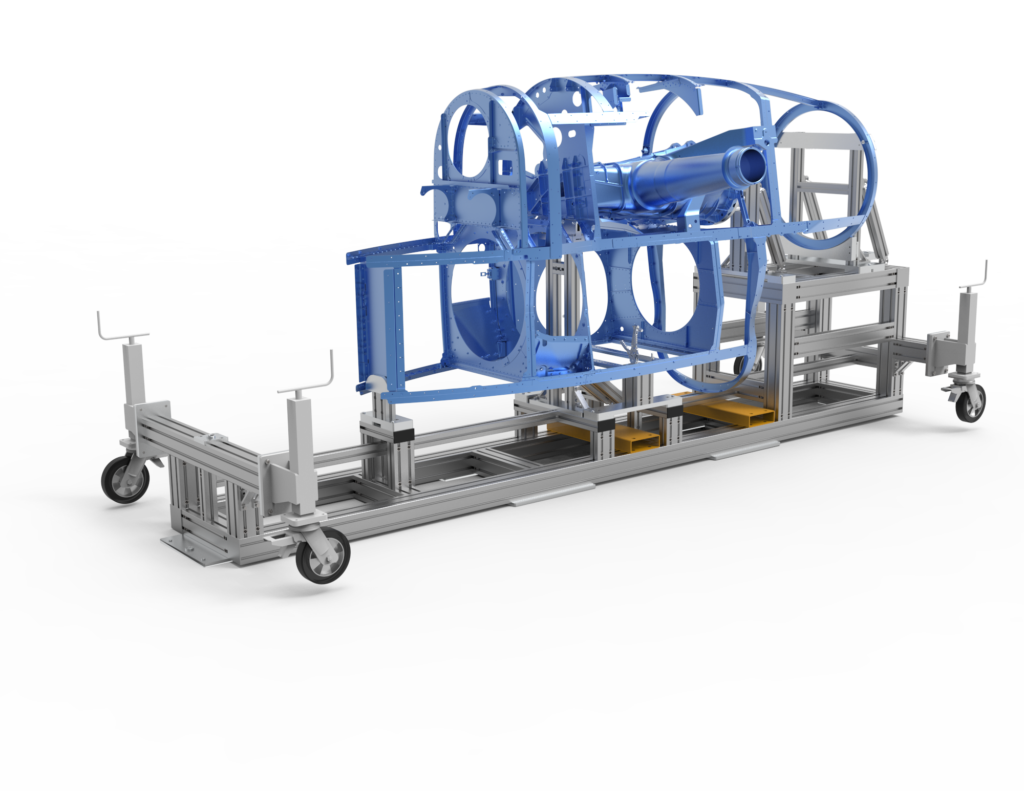

Calibri di controllo per settori automotive, ferroviario e aeronautico
Meccania progetta calibri destinati alla verifica dimensionale di componenti stampati per i principali settori industriali. Ogni attrezzatura è sviluppata sulla base delle caratteristiche del pezzo da controllare, integrando i riferimenti necessari a garantire un posizionamento univoco e una verifica accurata. I calibri vengono certificati mediante controllo su piano di riscontro con braccio di misura o Laser Tracker, assicurando la conformità alle tolleranze richieste e la ripetibilità del controllo.
Controllo metrologico interno e tracciabilità
Il reparto dedicato al montaggio è dotato di strumenti specifici per la verifica dimensionale delle attrezzature. Ogni calibro viene controllato rispetto alle richieste del cliente e corredato da un report di collaudo, garantendo tracciabilità e affidabilità sin dalla messa in servizio.
Case history – Calibro di controllo per produzioni ad alta ripetibilità

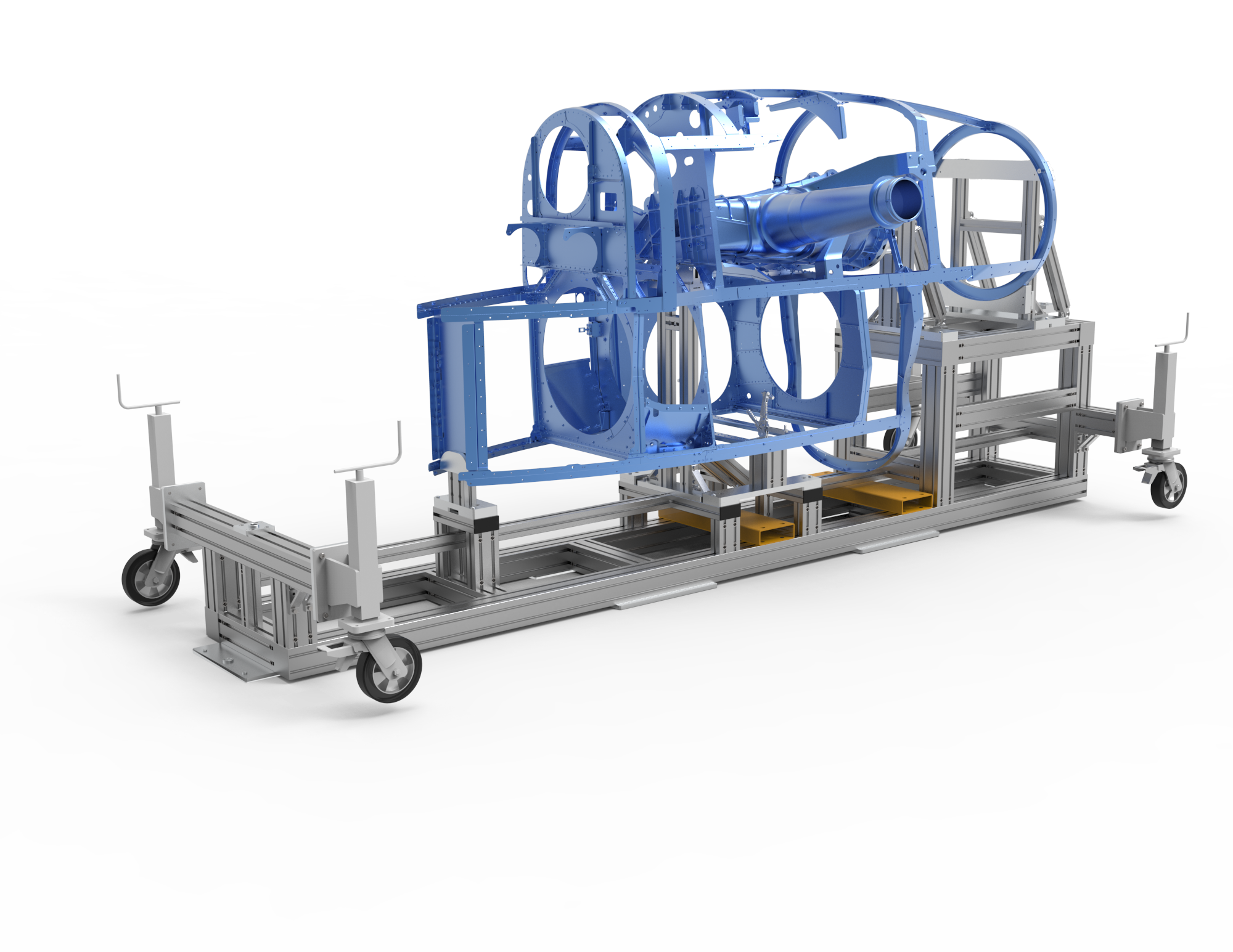

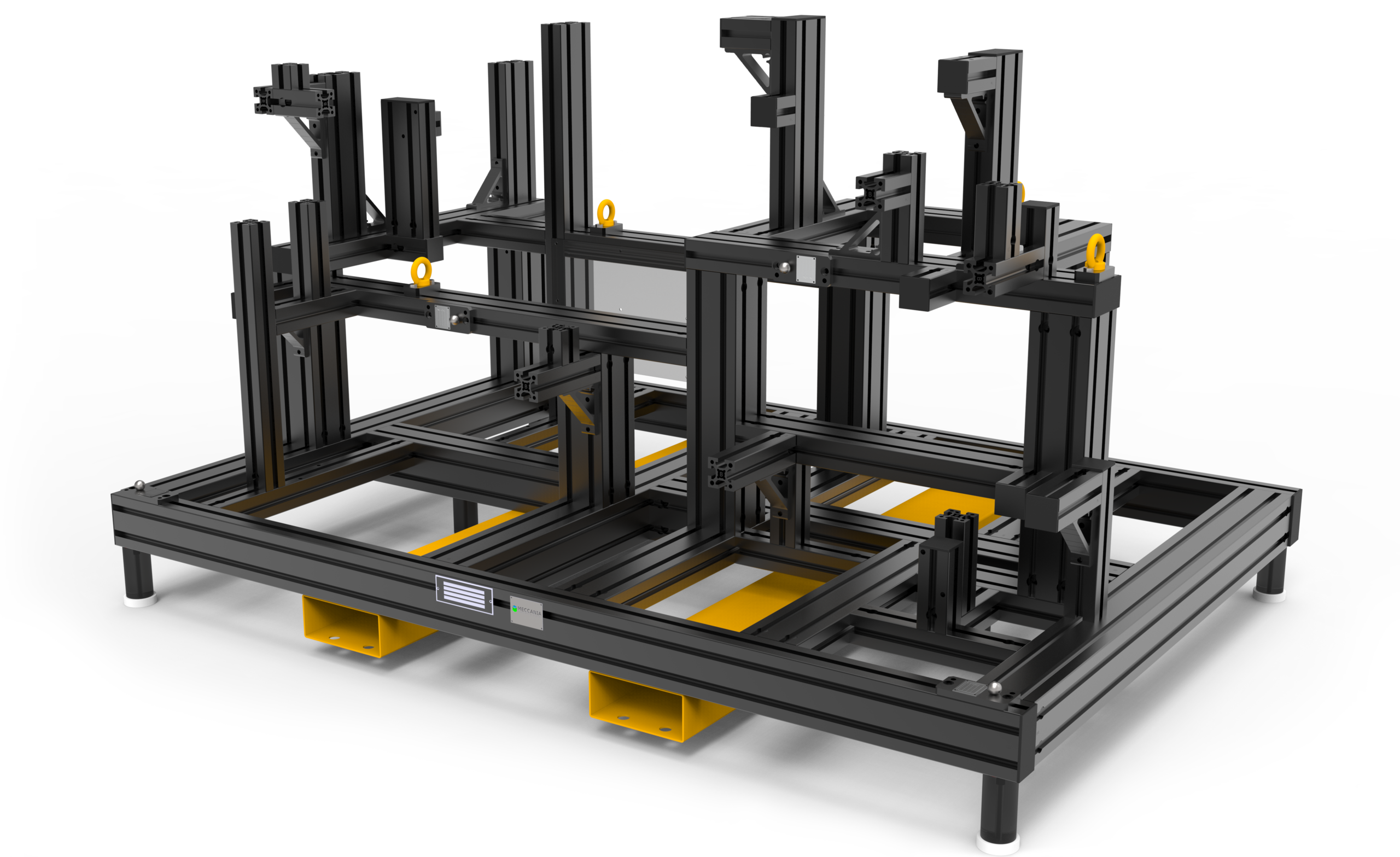

Nel mondo della produzione in serie, la conformità geometrica di ogni componente è un requisito imprescindibile. Il calibro di controllo realizzato (Figura 4) da Meccania rappresenta un esempio di attrezzatura progettata per assicurare costanza dimensionale e rapidità di verifica in linee produttive ad alta automazione.
La commessa nello specifico riguarda la verifica di un componente replicabile. Il cliente richiede uno strumento robusto e preciso, capace di operare con continuità e di fornire risposte rapide e prive di ambiguità.
Con lo studio di fattibilità si dà il via al percorso progettuale: la documentazione tecnica costituisce la base per definire la logica metrologica del sistema. I datums diventano elementi centrali nella definizione delle superfici di appoggio e dei vincoli funzionali, mentre vengono valutate le esigenze operative come accesso, frequenza d’uso e spazio disponibile. La progettazione si sviluppa in ambiente CAD 3D. Prende forma la struttura portante, le superfici lavorate, le spine e le battute che definivano il posizionamento, e i sistemi di bloccaggio dimensionati per trattenere il componente senza deformarlo. La fase realizzativa riguarda le lavorazioni meccaniche, la preparazione delle superfici funzionali e l’assemblaggio degli elementi strutturali.
Segue il collaudo mediante braccio di misura o Laser Tracker su piano di riscontro. La verifica attesta la coerenza tra modello digitale e struttura fisica, certificando che superfici e riferimenti geometrici rispettino gli obiettivi progettuali. Il report metrologico conferma la piena idoneità all’impiego.
Il risultato è uno strumento che consolida la qualità del processo produttivo: posizionamento immediato, interpretazione chiara della verifica e ripetibilità elevata anche in condizioni operative intense. Il calibro contribuisce alla stabilità del processo e alla prevenzione di non conformità nelle fasi successive.
Conclusioni
La combinazione tra profilati di precisione Mecline, modularità, lavorazioni dedicate e collaudi certificati consente a Meccania di realizzare strutture e calibri che rispondono alle esigenze dei settori più esigenti, supportando la crescente richiesta di sistemi di controllo dimensionali affidabili e integrabili nei moderni processi produttivi.
