Nell’ambito delle trasmissioni meccaniche, le ruote dentate rappresentano elementi critici per garantire l’affidabilità soprattutto in relazione alla presenza di carichi ciclici, picchi di tensione e fenomeni di usura.
Uno dei più importanti e pericolosi meccanismi di deterioramento di questi componenti è la fatica, ovvero la progressiva degradazione del materiale, a partire dalla sua superficie, in presenza di carichi ripetuti. Le conseguenze di tale effetto sono collegate a cedimenti di uno o più denti sotto il tipico carico di flessione, a cricche da contatto, a pitting, e anche a rotture improvvise.
La manifattura additiva (AM) rappresenta una tecnologia promettente per la produzione delle trasmissioni meccaniche, imponendo anche precisi criteri di progettazione specifici per questi processi. In tale contesto, la possibilità di controllare in modo più accurato la geometria dei componenti e, talvolta, la struttura metallografica del materiale, potrebbe potenzialmente offrire margini di ottimizzazione anche rispetto ai meccanismi di danneggiamento a fatica.
Allo stato attuale, comunque, la resistenza a fatica rappresenta ancora il principale limite di affidabilità in ambito industriale delle ruote dentate ottenute tramite manifattura additiva, a causa di micro-difetti, rugosità, anisotropia e variabilità di processo. Per rendere questa soluzione costruttiva più competitiva nella realizzazione delle future trasmissioni meccaniche è necessario un approccio progettuale e produttivo rigoroso, che integri design orientato alla fatica, materiali avanzati o soluzioni multimateriale, soluzioni ibride, parametri di stampa ottimizzati, post-processing adeguato e prove dedicate. I controlli in-situ contribuiscono a limitare la formazione di difetti critici, mentre la logica di produzione on-demand offre vantaggi in termini di sostenibilità e manutenzione. Con un’adeguata ingegnerizzazione, le ruote dentate stampate in 3D possono quindi diventare una soluzione affidabile e sostenibile, purché la fatica venga gestita in modo sistematico.
Vantaggi e aspettative dell’AM per ruote dentate

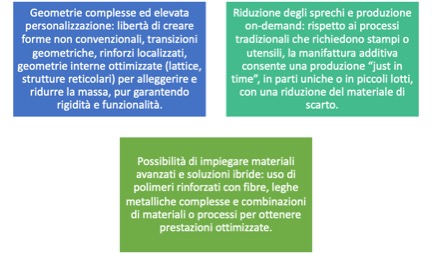

La manifattura additiva offre possibilità uniche per il design e la produzione di ruote dentate (figura 1). Tuttavia, a fronte di tali benefici, non sono garantite automaticamente prestazioni meccaniche elevate, soprattutto nei confronti dei fenomeni di fatica.
Difetti intrinseci di processo: porosità, inclusioni e variabilità spaziale
Nella produzione additiva, in particolare nelle tecnologie come la Laser Powder Bed Fusion (L-PBF) per metalli, è possibile riscontrare porosità di varia natura (pori di fusione, keyhole, lack-of-fusion), inclusioni e zone disomogenee. Tali difetti agiscono come zone micrometriche di concentrazione degli sforzi e favoriscono l’innesco precoce di cricche sotto l’azione di carichi ripetuti, con conseguente riduzione della vita a fatica del dente.
In una ruota dentata, un difetto localizzato in prossimità della superficie o della radice risulta molto più critico rispetto a un difetto interno al materiale, poiché esso insiste sulle regioni sottoposte ai massimi carichi. Inoltre, la combinazione tra dimensione, forma e distanza reciproca dei difetti modifica il campo di tensione locale e influenza direttamente la resistenza a fatica.
Per una valutazione completa non è quindi sufficiente il solo dato di porosità media globale. È invece necessario caratterizzare distribuzione, morfologia e posizione dei pori. Tecniche come la microtomografia e l’analisi statistica dei difetti sono quindi strumenti chiave per stimare la resistenza a fatica delle ruote dentate prodotte in AM.
Rugosità superficiale e innesco locale di cricche
Le superfici “as-built”, ovvero non processate con ulteriori lavorazioni meccaniche, ottenute mediante manifattura additiva presentano rugosità e irregolarità geometriche rilevanti, le quali tendono ad accrescere le tensioni locali e favorire l’innesco di cricche da flessione o da contatto (pitting). Micro-valli e asperità possono amplificare significativamente gli stress superficiali, riducendo il numero di cicli prima a rottura. Numerose analisi hanno mostrato che processi di finitura come rettifica, laser polishing o trattamenti chimici permettono di recuperare livelli di resistenza a fatica comparabili a quelli del materiale lavorato; tali miglioramenti, tuttavia, richiedono operazioni aggiuntive e possono essere limitati dalla complessità geometrica dei componenti AM. Inoltre, bisogna sempre prestare attenzione alla distribuzione delle porosità nel componente prima di procedere a rettifiche superficiali: la presenza di porosità al di sotto della superficie potrebbe mettere in luce nuovi difetti anziché eliminarne durante una lavorazione meccanica non controllata.
Stress residui, anisotropia e microstruttura dipendente dall’orientamento
I rapidi cicli termici tipici della fusione laser generano microstrutture non equilibrate e livelli elevati di stress residui. A questo si aggiunge l’anisotropia delle proprietà meccaniche, strettamente legata all’orientamento di costruzione, che rende più complessa la previsione della vita a fatica in componenti come le ruote dentate. Porzioni diverse del dente possono infatti essere orientate in modo non uniforme rispetto alla direzione di crescita, modificandone la distribuzione di tensione in esercizio. I trattamenti termici sono quindi cruciali: studi sperimentali mostrano che cicli di distensione e profili di temperatura-tempo tali da indurre annealing / aging del materiale sono benefici, così come l’hip (hot isostatic pressure) e la tempra. Parallelamente, sistemi di controllo in-situ della pozza di fusione (melt pool) indotta dall’azione locale del laser stanno confermando un’elevata efficacia nel mitigare deviazioni termiche e difetti correlati.
Effetti tribologici e pitting: confronto tra processi AM e convenzionali
La fatica da contatto (pitting e micropitting) dipende fortemente da rugosità, durezza e stato di tensione della superficie. Test su ruote dentate in acciaio prodotte tramite L-PBF mostrano che, in assenza di adeguati trattamenti superficiali, l’usura iniziale e il rischio di pitting possono risultare superiori rispetto ai componenti ottenuti con tecniche tradizionali. Le condizioni di esercizio operative sono spesso più severe di quanto previsto in fase modellistica. Per questo motivo, la sola resistenza a flessione non è sufficiente per una corretta progettazione, ma sono necessarie prove di ingranamento in condizioni operative realistiche, dove parametri come lubrificazione, temperatura e velocità periferica influenzano significativamente la severità del danno da contatto nei componenti in additive.
Variabilità di processo, ripetibilità e standardizzazione limitate
La manifattura additiva è caratterizzata da una forte sensibilità ai parametri di processo (energia specifica, velocità di scansione, strategia di scanning, spessore del layer). Tale sensibilità produce variabilità tra parti nominalmente identiche, rendendo complessa la definizione di curve S-N affidabili. L’analisi statistica tramite distribuzioni di Weibull si rivela utile per quantificare tale variabilità. Parallelamente, sono ancora in evoluzione linee guida e standard specifici dedicati a componenti AM soggetti a fatica e sono necessari database sperimentali armonizzati per supportarne la certificazione.
Costi di post-processing e vincoli geometrici
Le tecniche che migliorano la vita a fatica, come hip, finitura meccanica, laser polishing, shot-peening o trattamenti chimici/termici, introducono ovviamente costi aggiuntivi e non sempre sono applicabili a geometrie interne o strutture complesse. Si deve quindi ricercare un necessario compromesso tra la libertà geometrica offerta dall’AM e la necessità di adottare processi di post-fusione per ottenere superfici idonee alla fatica. La scelta richiede valutazioni caso per caso, tenendo conto dell’applicazione, del numero di cicli previsti e dell’ambiente operativo. La figura 2 sintetizza le principali implicazioni ingegneristiche e raccomandazioni sintetiche per superare tali sfide.
•Per ogni combinazione materiale/processo/geometria occorre una strategia integrata che comprenda design for fatigue, controllo statistico del processo, controllo non distruttivo (NDT) pre-test e post-processing mirato. Si raccomandano approcci specifici basati su dati sperimentali.
•Priorità a NDT e monitoraggio: micro-CT e tecniche NDT sono strumenti chiave per caratterizzare la popolazione di difetti e per stabilire criteri di accettazione prima dei test di fatica.
•Criteri di progettazione DfAM (Design for Additive Manufacturing) orientati alla producibilità: integrare vincoli di processo (orientamento, supporti, accessibilità al post-processing) nelle fasi preliminari di design per evitare soluzioni non realizzabili o con scarse proprietà a fatica.
•Banche dati sperimentali e standardizzazione: dataset S-N, condizioni di processo e parametri di post-processing condivisi per costruire modelli predittivi e accelerare i processi di certificazione.
Figura 2. Principali implicazioni ingegneristiche e raccomandazioni sintetiche per superare le principali sfide riguardanti l’adozione di tecnologie additive per ruote dentate, in particolare, per quanto riguarda la fatica
Ruote dentate stampate in 3D: una strategia integrata per ottimizzare la resistenza a fatica
Come detto, la fatica rappresenta una limitazione importante alla vita utile delle ruote dentate e, nel caso della produzione additiva, tale fenomeno, in tutte le sue varianti, risulta amplificato dalle peculiarità del processo, che influenzano microstruttura, qualità superficiale e distribuzione dei difetti. Di seguito viene presentata una strategia integrata che combina design, materiali e processi per ottenere ruote dentate più affidabili e performanti.
Design for Fatigue per ruote dentate in AM
L’approccio “Design for Fatigue” mira a ridurre le concentrazioni locali di sforzo intervenendo su geometrie e transizioni critiche.
Ciò include l’ottimizzazione dei raggi di raccordo alla radice, l’introduzione di gradienti di sezione e transizioni geometriche progressive e la modifica dei profili dentali per limitare picchi di contatto e accumulo termico.
La libertà geometrica dell’AM consente inoltre l’inserimento di rinforzi localizzati e l’adozione di reticoli interni, utili per ridurre massa, aumentare rigidezza e mitigare vibrazioni, una delle cause dell’accelerazione dei fenomeni di affaticamento da contatto. Geometrie interne a densità variabile permettono poi di modulare localmente la rigidezza del dente e di migliorare la sua risposta dinamica.
La fase di progettazione deve tuttavia essere strettamente coordinata con i limiti del processo. L’impiego di modelli predittivi del difetto atteso (defect-informed design) consente di valutare l’effetto della porosità prevista nelle zone più sollecitate, adattando la geometria in anticipo.
Orientamento di stampa, supporti e tolleranze dimensionali influenzano significativamente la presenza di difetti critici. È quindi consigliato un flusso di lavoro integrato che parta dall’ottimizzazione topologica (FEA con criteri di fatica), prosegua con la verifica dei vincoli di producibilità (DfAM) e includa simulazioni di difetto e analisi di sensitività. Ciò evita soluzioni apparentemente ottimali ma non realizzabili o poco affidabili in esercizio (figura 3).
Materiali avanzati e soluzioni ibride
Materiali compositi rinforzati (in particolare poliammidi o tecnopolimeri con fibre di carbonio) e soluzioni ibride rappresentano opzioni promettenti per applicazioni con carichi moderati. I compositi stampati con fibre continue o discontinue offrono elevata rigidezza specifica, capacità di smorzamento e una buona resistenza all’innesco di cricche grazie alla matrice polimerica. Le fibre limitano inoltre la propagazione delle cricche, migliorando la vita a fatica.
Le soluzioni ibride, ad esempio un corpo ingranaggio lavorato o forgiato combinato con una corona dentata o un inserto realizzato in AM, permettono di collocare il materiale ad alte prestazioni solo dove serve, riducendo massa e costi.
È però essenziale valutare con cura il comportamento dell’interfaccia: adesione, compatibilità termica e distribuzione degli stress di taglio influenzano direttamente la resistenza a fatica e il comportamento a contatto. Per questo tali soluzioni richiedono test dedicati in condizioni reali.
Ottimizzazione del processo, post-processing e finitura
La vita a fatica di una ruota dentata prodotta in AM dipende principalmente da: parametri di stampa (energia, velocità, spessore layer, strategia di scansione, orientamento); controllo delle porosità e degli stress residui; qualità superficiale nelle zone critiche.
Nei metalli PBF, la riduzione della porosità tramite ottimizzazione della densità di energia e cicli termici di stabilizzazione migliora sensibilmente le prestazioni a fatica. HIP e trattamenti termici specifici contribuiscono alla chiusura dei pori e alla riduzione degli stress residui.
Nei polimeri e nei compositi FFF/CF, parametri come temperatura di estrusione, rapporto fibra/matrice e pattern di deposizione influenzano la formazione di interfacce deboli o difetti.
Il controllo in-situ (melt pool monitoring) rappresenta un ulteriore elemento chiave che permette di identificare anomalie durante la deposizione, correggerle in tempo reale e generare mappe di difettologia utili per correlare processo e fatica.
Sul fronte delle finiture, tecniche come laser polishing, shot peening, burnishing e trattamenti chimici o meccanici riducono la rugosità as-built e introducono compressioni superficiali favorevoli, aumentando la resistenza a flessione alla radice del dente. Studi comparativi evidenziano che strategie combinate offrono spesso i migliori risultati. Infine, una progettazione che riduce la necessità di supporti nelle zone critiche limita la formazione di difetti superficiali.
Validazione sperimentale
La conferma della resistenza a fatica richiede un set di prove specifico:
- STBF per valutare la resistenza a flessione della radice;
- test di pitting su coppie ingranate per analizzare la fatica da contatto in condizioni realistiche;
- uso di NDT (micro-CT, ultrasuoni) per identificare difetti critici prima dei test;
- definizione accurata delle condizioni di produzione del provino (orientamento, processi, trattamenti).
L’integrazione tra test sperimentali, simulazioni numeriche (FEA con criteri di danno) e modelli data-driven consente di correlare variabili di processo, microstruttura e vita a fatica. L’analisi tramite distribuzioni di Weibull permette inoltre di quantificare la variabilità intrinseca del processo AM.
La combinazione di STBF, prove di ingranamento e NDT permette di costruire database affidabili, fondamentali per la certificazione e definizione dei fattori di sicurezza.
Progettazione orientata a durabilità e sostenibilità
Massimizzare la resistenza a fatica nell’AM richiede un approccio progettuale esteso all’intero ciclo di vita (figura 4).
L’integrazione dei criteri LCA nella selezione di materiali e processi permette scelte più consapevoli e coerenti con obiettivi di riduzione dell’impatto ambientale (figura 5).
Ulteriori strategie includono: produzione on-demand per ridurre sprechi e stoccaggi; soluzioni ibride per limitare l’uso di materiali ad alta impronta ambientale; progettazione modulare per agevolare manutenzione e riparabilità; raccolta e condivisione dei dati sperimentali per accelerare la validazione collettiva.
Un approccio LCA integrato con il DfAM riduce sia l’impatto ambientale sia i rischi tecnici, introducendo criteri di durabilità sin dalle prime fasi di progettazione.
La convergenza tra progettazione avanzata e sostenibilità porta a componenti più affidabili, controllati nei processi e ottimizzati sin dall’origine, con riduzione di difetti, inneschi e variabilità produttiva.
Conclusioni e scenari futuri
Nuove frontiere: geometrie AI-driven, microstrutture controllate e materiali a gradiente
Una delle evoluzioni più promettenti per le ruote dentate realizzate mediante stampa 3D riguarda l’impiego di tecniche avanzate basate su intelligenza artificiale (AI), machine learning (ML) e progettazione di materiali con gradiente funzionale (FGM).
Geometrie “fatigue-informed” generate tramite AI/ML
Modelli di machine learning possono oggi generare geometrie ottimizzate, incluse topologie, distribuzioni di materiale e pattern interni, sulla base di criteri specifici di fatica. Dataset dedicati a componenti realizzati in additive permettono di addestrare modelli in grado di prevedere la resistenza ciclica attesa e guidare il design, riducendo concentrazioni di sforzo e potenziali inneschi di cricche. Questi approcci richiedono modelli CAD avanzati basati su rappresentazioni voxel o implicite e traggono vantaggio da nuovi algoritmi di slicing “gradient-aware”, capaci di gestire variazioni continue di materiale senza discontinuità. Integrati nel design delle ruote dentate, consentono la creazione di profili e strutture interne non convenzionali, come reticoli orientati o densità distribuita, già ottimizzate per la resistenza a fatica, superando i limiti della progettazione tradizionale.
Transizioni microstrutturali controllate durante la stampa
Un altro ambito di innovazione riguarda il controllo della microstruttura durante la deposizione. È infatti possibile introdurre variazioni graduali di composizione, densità, porosità o orientamento cristallografico all’interno dello stesso componente. Studi recenti mostrano che tecniche come PBF-LP permettono di ottenere gradienti microstrutturali continui.
In componenti come le ruote dentate, ciò consente, ad esempio, di conferire una microstruttura più fine e tenace alla radice, resistente all’innesco di cricche, massimizzando durezza e resistenza all’usura nella zona di contatto.
Ruote dentate con materiali a gradiente funzionale (FGM)
Uno dei maggiori vantaggi dell’AM rispetto ai processi tradizionali è legato alla possibilità di variare in modo controllato la composizione o le proprietà meccaniche lungo il componente.
Prove su campioni polimerici FGM stampati in 3D mostrano come la modulazione locale di densità e infill migliori sensibilmente le prestazioni meccaniche rispetto a materiali omogenei. Parallelamente, studi recenti confermano la fattibilità di gradienti composizionali anche in metalli, inclusi acciai e leghe, con gestione delle transizioni e analisi degli stress residui tramite tecniche come micro-CT e diffrattometria X.
Applicare tali concetti alle ruote dentate permetterebbe di distribuire le proprietà meccaniche in funzione delle sollecitazioni effettive, ottimizzando la resistenza sia alla radice sia al contatto.
Limiti attuali e maturità tecnologica
Nonostante il potenziale elevato, queste tecnologie richiedono ancora un significativo lavoro di standardizzazione. Sono indispensabili validazioni sperimentali dedicate (prove di fatica, controlli non distruttivi) e un controllo accurato delle zone di transizione, dove si possono generare difetti o stress residui localizzati. A ciò si aggiungono complessità progettuali, costi di processo non trascurabili e una maturità tecnologica ancora eterogenea tra le diverse piattaforme AM.
In sintesi, le prospettive offerte dalla manifattura additiva nella produzione di ruote dentate stanno evolvendo rapidamente grazie a geometrie generate tramite AI, microstrutture controllate e materiali a gradiente funzionale. Per raggiungere una piena maturità industriale serviranno ulteriori progressi nella validazione sperimentale, nel controllo dei difetti e nella standardizzazione.
L’integrazione tra design avanzato, ottimizzazione dei processi e strumenti AI/ML rappresenta la via più solida per ottenere ingranaggi più leggeri, durevoli e sostenibili, aprendo scenari progettuali finora irraggiungibili.
