Nelle applicazioni medicali dove affidabilità, precisione e silenziosità sono requisiti imprescindibili, i cuscinetti su filo sviluppati da Franke rappresentano una risposta tecnologica avanzata

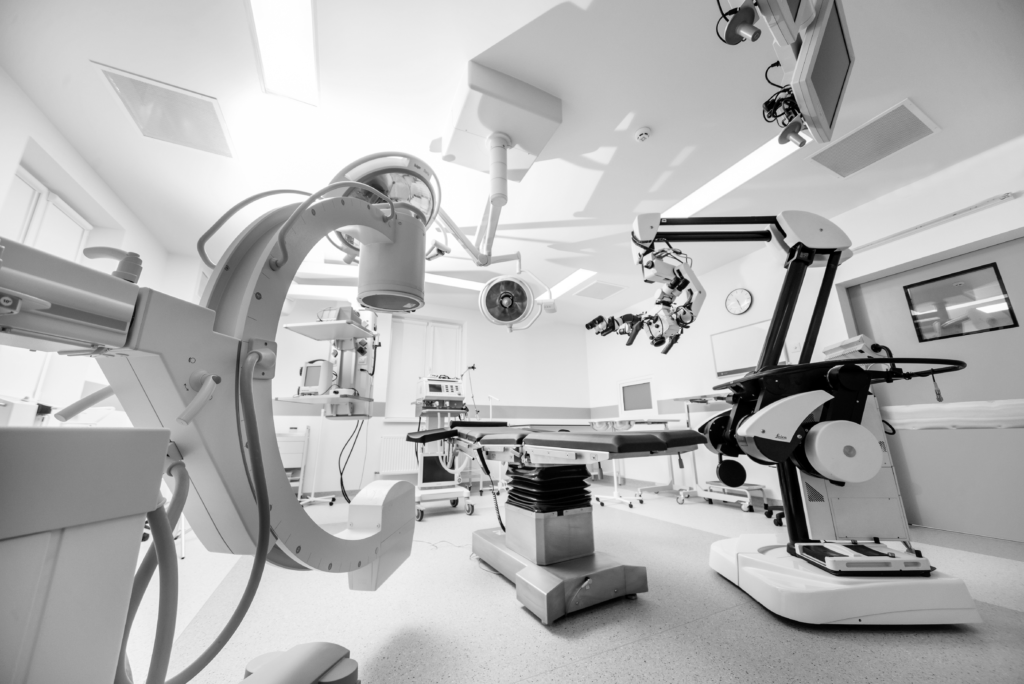

Nel settore della tecnologia medicale, la movimentazione di apparecchiature pesanti montate a soffitto rappresenta una sfida ingegneristica di primaria importanza. Sistemi a braccio sospeso per lampade scialitiche, monitor diagnostici o dispositivi di imaging devono garantire movimenti fluidi, silenziosi e precisi, pur sopportando carichi elevati e significativi momenti ribaltanti. In questo contesto, i cuscinetti su filo sviluppati da Franke GmbH costituiscono una soluzione tecnica altamente performante, in grado di coniugare compattezza, rigidità e capacità di carico.
Le sollecitazioni nei sistemi medicali a soffitto
Le apparecchiature medicali sospese sono soggette non solo a carichi statici elevati, ma anche a forze eccentriche generate durante la movimentazione manuale o motorizzata. Il peso dell’unità, combinato con la lunghezza del braccio di supporto, produce momenti torcenti considerevoli. In presenza di tali momenti ribaltanti, eventuali deformazioni elastiche della struttura o dell’alloggiamento del cuscinetto possono compromettere la precisione di posizionamento e la qualità del movimento.
Oltre alla resistenza meccanica, è fondamentale garantire scorrevolezza e silenziosità. Vibrazioni, attriti elevati o fenomeni di grippaggio risultano inaccettabili in ambienti clinici, dove ergonomia e affidabilità incidono direttamente sull’operatività del personale sanitario.
Confronto tra cuscinetti a sfere e cuscinetti a rulli incrociati
Tradizionalmente, nei sistemi rotativi vengono impiegati cuscinetti a sfere per la loro semplicità costruttiva e diffusione applicativa. Tuttavia, in presenza di carichi eccentrici e momenti ribaltanti, tali soluzioni possono evidenziare limiti: l’aumento dell’attrito sotto carico e la distribuzione non ottimale delle sollecitazioni incidono su durata e precisione.
I cuscinetti a rulli incrociati, invece, offrono una superiore capacità di carico dinamico e una maggiore resistenza ai momenti ribaltanti. Grazie alla disposizione ortogonale dei rulli cilindrici, il carico viene assorbito uniformemente in tutte le direzioni. Questa configurazione garantisce una risposta più stabile anche in presenza di sottostrutture meno rigide o soggette a deformazioni elastiche.
La scelta della tecnologia più idonea dipende da molteplici fattori: entità e tipologia dei carichi, diametro richiesto, ingombri disponibili e livello di precisione necessario. Nelle applicazioni medicali ad alta criticità, la soluzione a rulli incrociati risulta spesso preferibile.
Il principio: cuscinetti su filo ad alte prestazioni

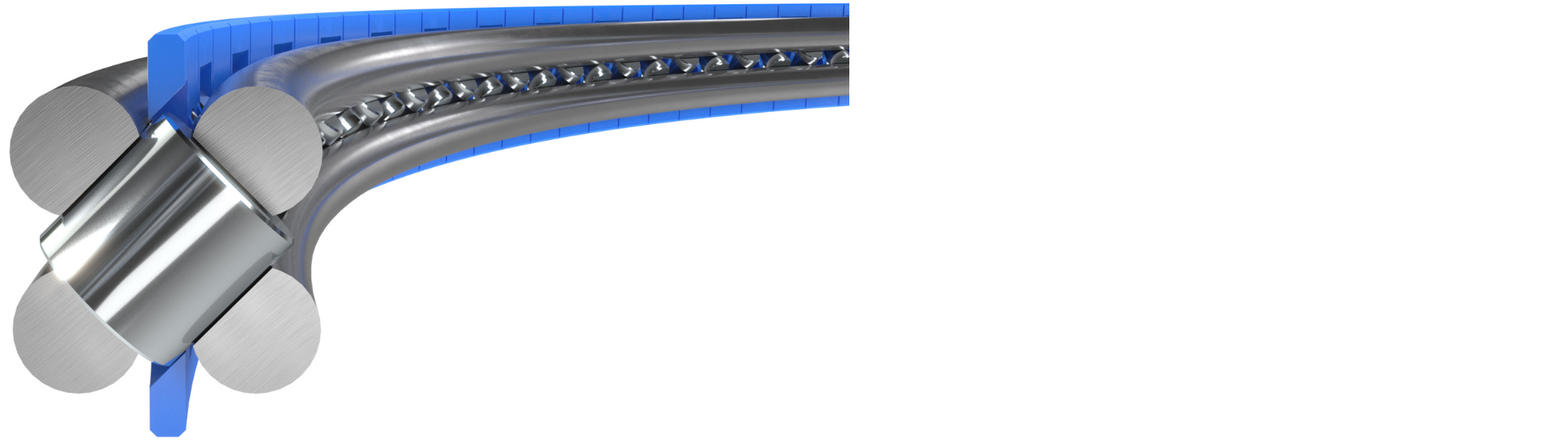

I cuscinetti su filo secondo il principio Franke si distinguono per una concezione innovativa: le piste di rotolamento non sono ricavate direttamente negli anelli massicci, bensì realizzate tramite fili in acciaio temprato integrati in strutture portanti leggere. Questo approccio consente di ottenere un’elevata rigidità con una riduzione significativa di peso e materiale.

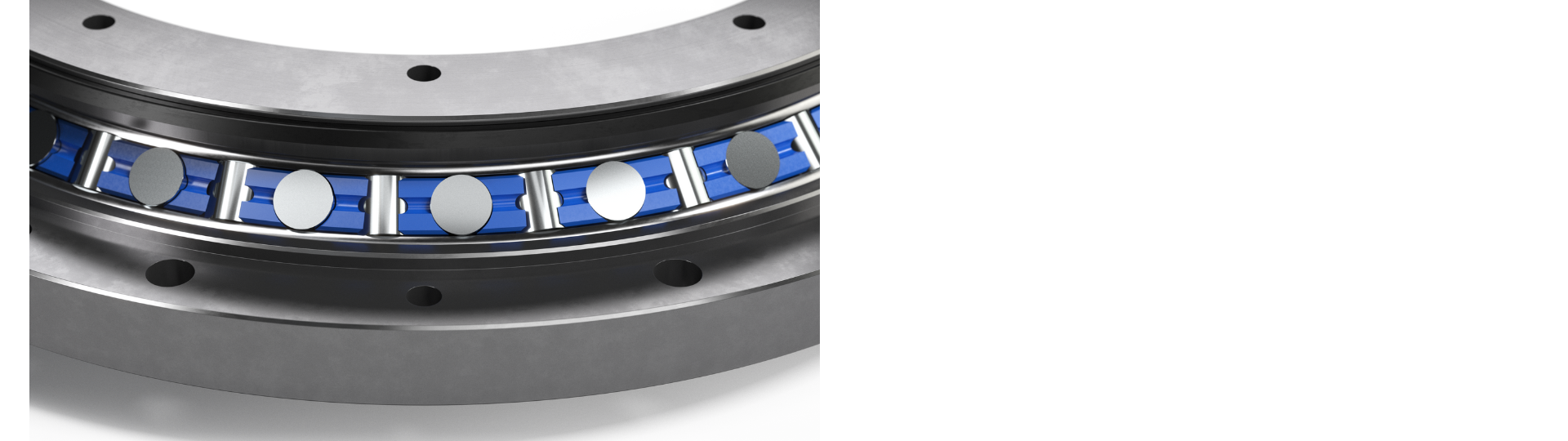

Nel caso dei cuscinetti a rulli incrociati su filo, le piste presentano una sezione ampia e sono accoppiate a rulli disposti trasversalmente. I fili di scorrimento vengono temprati e formati con processi ad alta precisione. Macchinari dedicati con teste di rullatura su misura garantiscono tolleranze ristrette e qualità costante.
Elementi distanziatori in materiale plastico tra i rulli assicurano una geometria compatta e una distribuzione uniforme del carico. Il risultato è un sistema in grado di sopportare carichi combinati – assiali, radiali e momenti – con un ingombro contenuto.
Elevata stabilità con carichi ribaltanti
Uno dei principali vantaggi dei cuscinetti a rulli incrociati su filo è la ridotta tendenza al grippaggio anche in presenza di elevati momenti torcenti. La configurazione incrociata dei rulli permette di reagire in modo più stabile a deformazioni dell’alloggiamento o della struttura di supporto. Questo aspetto è particolarmente rilevante nei sistemi medicali a soffitto, dove la lunghezza dei bracci amplifica le sollecitazioni.
La combinazione tra elevata capacità di carico, flessibilità progettuale e peso ridotto rende tali cuscinetti ideali per diametri medio-grandi. Inoltre, la disponibilità di soluzioni di nuova generazione, come la serie LEW4, estende i vantaggi dei rulli incrociati anche a diametri a partire da 150 mm, ampliando le possibilità di integrazione in sistemi compatti.
Flessibilità progettuale e integrazione
Il principio del cuscinetto su filo consente di integrare le piste direttamente nella struttura del cliente, riducendo il numero di componenti e ottimizzando l’ingombro complessivo. Questo si traduce in maggiore libertà progettuale per i costruttori di apparecchiature medicali, che possono sviluppare soluzioni leggere ma altamente performanti.
In ambienti dove affidabilità, precisione e silenziosità sono requisiti imprescindibili, i cuscinetti su filo a rulli incrociati rappresentano dunque una risposta tecnologica avanzata. Grazie alla loro capacità di gestire elevati momenti ribaltanti e carichi combinati, essi contribuiscono in modo determinante alla qualità e alla sicurezza dei sistemi medicali di nuova generazione.
Accesso immediato ai dati CAD
Uno dei benefici più rilevanti è la possibilità di scaricare modelli CAD 2D e 3D aggiornati. Questo consente un’integrazione rapida nei progetti, riducendo errori dimensionali e accelerando le fasi di progettazione meccanica.
Documentazione tecnica sempre aggiornata
Nell’area MyFranke sono disponibili schede tecniche dettagliate, specifiche di prodotto, informazioni sui materiali e dati prestazionali. Disporre di documentazione ufficiale e aggiornata significa progettare con maggiore sicurezza e precisione.
Configurazione e selezione semplificate
Gli strumenti digitali dedicati permettono di individuare in modo rapido il cuscinetto più adatto in base ai requisiti di carico, diametro, ingombro e condizioni operative. Questo supporta il processo decisionale tecnico e riduce i tempi di valutazione preliminare.
Maggiore efficienza nei processi di acquisto
Per buyer e uffici approvvigionamento, l’area riservata offre un canale diretto per richiedere informazioni, offerte o chiarimenti tecnici.
Accesso a contenuti esclusivi e innovazioni
Gli utenti registrati possono restare aggiornati su novità di prodotto, sviluppi tecnologici e nuove generazioni di cuscinetti, come le più recenti evoluzioni dei cuscinetti a rulli incrociati su filo.
Supporto tecnico dedicato
La registrazione facilita il contatto diretto con gli specialisti Franke per approfondimenti tecnici, personalizzazioni o analisi applicative. In progetti complessi, poter contare su un dialogo strutturato con il produttore rappresenta un vantaggio competitivo significativo.
