La progettazione o il retrofitting di un impianto richiedono oggi un approccio sempre più integrato, efficiente e orientato alle prestazioni. I progettisti devono confrontarsi con esigenze complesse che spaziano dall’ottimizzazione degli spazi e dei processi alla sostenibilità energetica, dalla conformità normativa alla riduzione dei tempi di realizzazione. In questo contesto, gli strumenti di progettazione assumono un ruolo strategico, consentendo di sviluppare soluzioni accurate, simulare scenari operativi e valutare diverse alternative prima della fase esecutiva.
Per facilitare questa fase così delicata, WITTENSTEIN ha ideato 3 diversi strumenti a seconda delle necessità.
cymex® 5: il software per il dimensionamento completo
cymex® 5 è un software multifunzione per il dimensionamento sicuro, personalizzato ed efficiente della catena cinematica. Con un’interfaccia utente intuitiva, permette di accedere a una quantità di dati di gran lunga più specifici rispetto a quelli riportati a catalogo e definire parallelamente un numero illimitato di assi. All’interno di un singolo progetto diventa, così, possibile analizzare e valutare simultaneamente gli assi e le varianti impostate con un risparmio di tempo fino al 60%.
Basato sull’esperienza pluridecennale di WITTENSTEIN alpha nel campo del dimensionamento, consente di incrementare fino al 40% il carico del riduttore, grazie ad una più estesa area di calcolo.
Simulando profili di moto, meccanica e carichi a cui è sottoposta l’intera catena cinematica (applicazione + motore + riduttore), cymex® 5 permette di ottenere la risposta ottimale per le specifiche dell’applicazione.
I vantaggi? Più sicurezza nel dimensionamento, massima densità di potenza, nuovi potenziali di prestazione, downsizing con riduzione dei costi.
Dimensionamento completo, documentazione inclusa
cymex® 5 ha accesso a un database costantemente aggiornato di oltre 21.000 motori dei principali costruttori, quasi 20.000 varianti di riduttori, più di 800 servoattuatori e oltre 200 combinazioni di sistemi a pignone e cremagliera di WITTENSTEIN alpha. Dopo aver analizzato le geometrie, il software genera configurazioni di trasmissione personalizzate e propone automaticamente i componenti più idonei. Al termine del dimensionamento, è possibile generare direttamente la documentazione di calcolo completa per la catena cinematica in 11 lingue, creare schede dati per riduttore e motore e visualizzare i dati CAD 2D e 3D dei componenti.

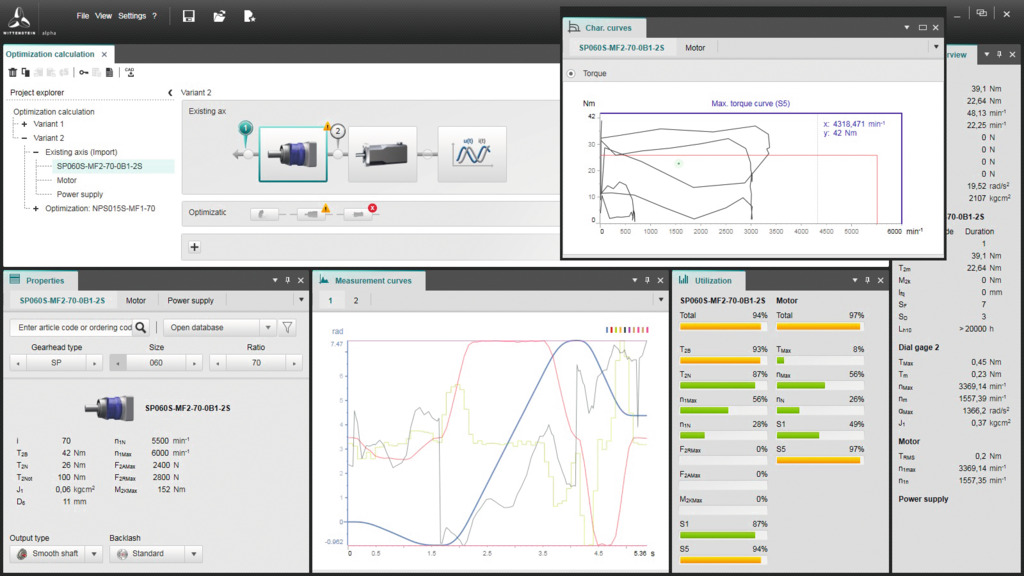

cymex® 5 è dotato anche della funzione “Optimizer” per ottimizzare l’intera catena cinematica sulla base dei dati del motore e rilevare eventuali possibilità di downsizing.

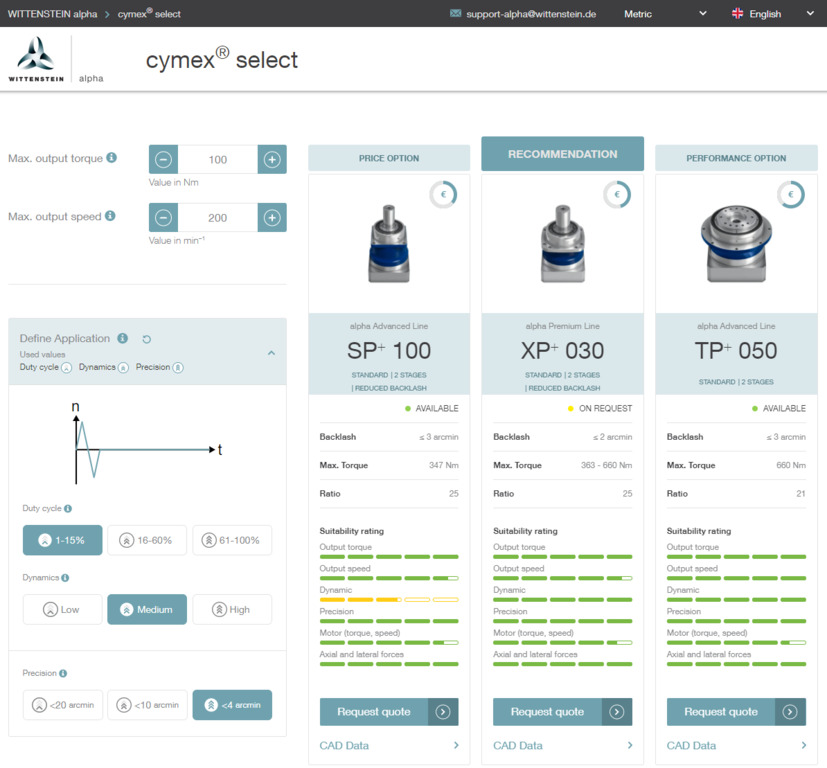

cymex® select: la selezione del riduttore diventa più semplice e veloce
L’intero portafoglio di riduttori WITTENSTEIN alpha è disponibile in cymex® select, il configuratore di prodotto che supporta i progettisti nell’individuazione della soluzione più adatta già nelle prime fasi di sviluppo della macchina.
Sulla base di alcuni parametri come coppia e velocità massime in uscita e l’indicazione del motore vengono proposte le tre alternative più indicate tra oltre 50.000 possibili combinazioni di riduttori e varianti WITTENSTEIN secondo logiche legate alle prestazioni e a criteri di convenienza.
I risultati vengono aggiornati in tempo reale, consentendo confronti immediati tra diverse configurazioni. Inoltre, si può accedere a informazioni dettagliate sui carichi applicati e sulle ipotesi di calcolo utilizzate per il dimensionamento.
La logica di calcolo del software è stata sviluppata in continuità con cymex® 5, garantendo risultati affidabili e tecnicamente accurati.
Il database integra circa 40 famiglie di riduttori WITTENSTEIN e numerose varianti speciali, tra cui le versioni angolari, HIGH SPEED, HIGH TORQUE, soluzioni Corrosion Resistant e Hygienic Design.

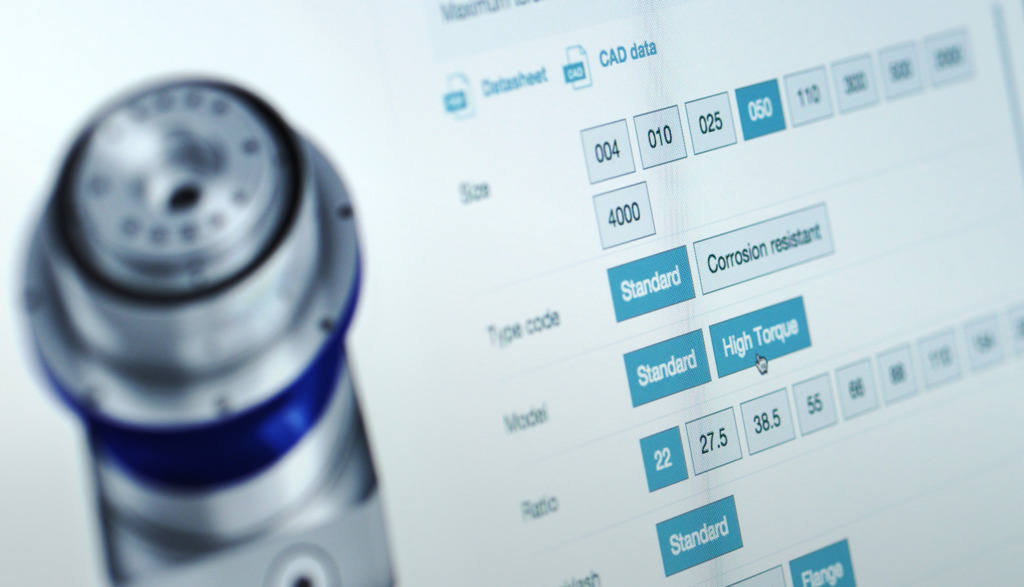

CAD POINT: disegni CAD e dati tecnici sempre a portata di mano
CAD POINT è la piattaforma online di WITTENSTEIN alpha attraverso la quale si accede immediatamente a disegni CAD, schede tecniche e dati dei riduttori e attuatori selezionati.
Il software guida l’utente nella selezione del componente in base ai principali parametri applicativi, quali taglia, rapporto di riduzione, gioco torsionale ed esecuzione in uscita. Una volta identificato il riduttore desiderato, è sufficiente inserire i dati del motore per completare la configurazione e richiedere direttamente un’offerta al team di WITTENSTEIN Italia.
I vantaggi di CAD POINT
- Verifica geometrica online rispetto al motore
- Scelta semplice e trasparente
- Generazione del codice d’ordine completo
- Documentazione e dati 3D della soluzione selezionata
Con questi tre strumenti e il supporto di un Team di Engineering competente, progettisti e costruttori possono identificare in modo accurato e sicuro la soluzione ottimizzata per valorizzare al massimo le loro applicazioni.
