Nei sistemi di trasmissione le strategie di lubrificazione rivestono un ruolo assai rilevante, superando le funzioni tradizionali legate alla riduzione dell’attrito e dell’usura. Gli attuali sistemi di lubrificazione possono essere infatti assimilati ad un’architettura funzionale, in grado di influenzare il comportamento generale del sistema, incidendo su efficienza energetica, affidabilità operativa e vita utile dei componenti (figura 1).
Il cambio di prospettiva è legato in gran parte alla complessità delle applicazioni disponibili sul mercato, dalle trasmissioni industriali ad alta potenza sino alla mobilità elettrica, caratterizzate da regimi di funzionamento variabili, velocità elevate e requisiti sempre più stringenti in termini di rendimento.
In particolare, nei sistemi ad alta densità di potenza, la lubrificazione contribuisce in modo determinante anche alla gestione termica, influenzando direttamente la stabilità dimensionale dei componenti e la precisione cinematica della trasmissione.
Le soluzioni di lubrificazione adottate nei moderni sistemi di trasmissione si sono evolute, passando da configurazioni relativamente semplici, come la lubrificazione a bagno d’olio, a sistemi sempre più sofisticati basati su lubrificazione forzata, a spruzzo o a iniezione controllata. Ciò che distingue realmente lo stato dell’arte non riguarda tanto la tipologia di sistema adottato, bensì il grado di integrazione tra lubrificante, geometria dei componenti e condizioni operative. In questo contesto, il sistema di lubrificazione viene concepito come parte integrante del sistema di trasmissione, contribuendo in maniera attiva alla gestione delle sollecitazioni meccaniche e termiche.
Sistemi di lubrificazione: integrazione tra tribologia e tecniche di simulazione
La progettazione di un sistema di lubrificazione efficace richiede un approccio ingegneristico integrato, in cui i fenomeni tribologici, la dinamica dei fluidi e il comportamento dei materiali vengono analizzati congiuntamente, in relazione alle condizioni operative effettive della trasmissione. Il fulcro di tale processo è rappresentato dal film lubrificante, la cui formazione, distribuzione e stabilità determinano la capacità del sistema di prevenire il contatto diretto tra le superfici. Nei regimi di lubrificazione idrodinamica, tipici delle ruote dentate e dei cuscinetti volventi, il film generato sotto l’effetto combinato delle elevate pressioni di contatto e della viscosità del lubrificante, da origine ad uno strato continuo di spessore micrometrico in grado di sostenere carichi elevati e contenere l’usura.
La selezione del lubrificante assume un ruolo chiave dal momento che le sue proprietà reologiche e chimiche influenzano direttamente le condizioni di funzionamento del sistema. In particolare, la viscosità deve essere calibrata in funzione del regime operativo. Se da un lato valori elevati favoriscono la capacità di carico e la stabilità del film, dall’altro, incrementano le perdite per attrito viscoso e le resistenze al moto; viscosità più basse riducono invece le perdite ma espongono il sistema ai rischi correlati ad una lubrificazione insufficiente. Gli additivi consentono poi di migliorare il comportamento del lubrificante in condizioni limite, promuovendo la formazione di strati protettivi sulle superfici e riducendo i fenomeni di adesione e usura.
Parallelamente alla selezione del lubrificante, assume un ruolo chiave anche la progettazione del sistema, che dovrebbe essere orientata a garantire una distribuzione efficace del lubrificante e una gestione ottimale del calore generato durante il funzionamento. In questo ambito, ci si avvale di strumenti di simulazione avanzata, in particolare basati sulla fluidodinamica computazionale. Le simulazioni CFD (Computational Fluid Dynamics) consentono, ad esempio, di analizzare in dettaglio il comportamento del lubrificante all’interno della trasmissione, tenendo conto di fenomeni complessi, tra cui turbolenza, aerazione, interazione con organi in movimento e variazioni di temperatura. L’integrazione tra modelli CFD e modelli di lubrificazione elasto-idrodinamica (EHL) consente di valutare in modo combinato la formazione del film lubrificante e i campi di pressione e temperatura, migliorando significativamente l’accuratezza delle previsioni rispetto ad approcci disaccoppiati. Attraverso tali modelli è possibile individuare con precisione le aree in cui il flusso risulta insufficiente o disomogeneo, evidenziando zone caratterizzate da lubrificazione insufficiente o surriscaldamento localizzato. La simulazione permette di valutare l’impatto delle perdite per agitazione e trascinamento del lubrificante, che rappresentano, soprattutto nei sistemi ad alta velocità, una percentuale significativa delle perdite energetiche complessive. Sulla base di tali analisi, il progettista può intervenire ottimizzando la configurazione dei canali di lubrificazione, la posizione degli ugelli, i livelli di riempimento e le geometrie interne del carter, con l’obiettivo di migliorare l’efficienza del sistema senza comprometterne l’affidabilità. La figura 2 riassume il processo multifisico alla base della progettazione dei moderni sistemi di lubrificazione.
1. CONDIZIONI OPERATIVE REALI
carico, velocità, temperatura, geometria
2. INPUT INTEGRATI
tribologia, fluidodinamica, materiali
3. FILM LUBRIFICANTE – EHL
formazione • distribuzione • stabilità
4. VARIABILI DI PROGETTO
viscosità, additivi, portata, gestione termica
5. MODELLAZIONE AVANZATA
CFD + EHL + modelli termici → approccio multifisico
6. ANALISI DEL SISTEMA
flussi, perdite, pressione, temperatura, criticità locali
7. OTTIMIZZAZIONE PROGETTUALE
canali • ugelli • livelli olio • geometrie interne
8. RISULTATI
riduzione perdite energetiche
distribuzione uniforme del lubrificante
controllo termico
maggiore affidabilità
Figura 2. Lubrificazione integrata: schema progettuale multifisico
Un ulteriore aspetto di rilievo riguarda infine la combinazione tra simulazioni fluidodinamiche, modelli termici e tribologici, che consente di ottenere una visione multifisica del sistema. In questo modo è possibile prevedere con una maggiore accuratezza l’evoluzione delle condizioni operative e adottare soluzioni progettuali in grado di ridurre le perdite energetiche, migliorare la dissipazione del calore e garantire una maggiore uniformità nella distribuzione del lubrificante. L’impiego di approcci multifisici consente inoltre di includere effetti termo-viscosi e fenomeni di “shear thinning” del lubrificante, particolarmente rilevanti nei sistemi ad alta velocità e nei contatti altamente caricati.
In definitiva, l’integrazione tra progettazione tribologica e simulazione avanzata rappresenta oggi uno degli strumenti più efficaci per sviluppare trasmissioni ad alta efficienza, in cui la lubrificazione viene ottimizzata sin dalle fasi iniziali di sviluppo.

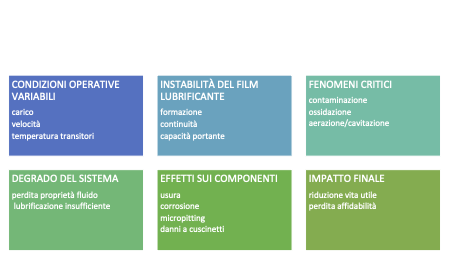

Principali criticità nei sistemi di lubrificazione
La lubrificazione rappresenta una delle maggiori sfide per le trasmissioni meccaniche. Le condizioni operative di un sistema di trasmissione, spesso caratterizzate da variazioni dinamiche di carico, velocità e temperatura, possono compromettere la stabilità del film lubrificante e innescare processi di degrado sia del fluido sia delle superfici coinvolte. Tra i fenomeni più rilevanti si collocano la contaminazione, l’ossidazione e la formazione di schiuma o bolle d’aria. In figura 3 una sintesi delle principali criticità dei sistemi di lubrificazione.
La contaminazione, come noto, rappresenta una delle cause più frequenti di guasto, dal momento che la presenza di particelle solide o di acqua può accelerare i fenomeni di usura e corrosione. Parallelamente, la degradazione chimica del lubrificante comporta una variazione delle sue proprietà fisiche, con conseguente perdita di capacità lubrificante. In condizioni di lubrificazione insufficiente o discontinua, si possono inoltre verificare fenomeni di micropitting sulle ruote dentate e danni ai cuscinetti, con una riduzione della vita utile di tali componenti. Un’ulteriore criticità è rappresentata dalla cavitazione e dai fenomeni di aerazione del lubrificante, che possono incidere negativamente sulla continuità del film e ridurre localmente la capacità portante, soprattutto in presenza di elevate velocità periferiche. Particolare attenzione va poi rivolta alle fasi transitorie di funzionamento, come l’avvio a freddo o i cicli start-stop, durante le quali il film lubrificante non è ancora completamente sviluppato. Il sistema opera qui in regime di lubrificazione limite o mista, con un aumento significativo del contatto diretto tra le superfici. In tale contesto, assume particolare rilevanza la rapidità di formazione del film lubrificante, parametro strettamente legato alle proprietà reologiche del fluido e alla rugosità superficiale dei componenti.
In sintesi, la gestione delle criticità legate alla lubrificazione rappresenta oggi una sfida progettuale di primaria importanza, che richiede soluzioni mirate sia in termini di selezione dei materiali che di formulazione del lubrificante.
Trasmissioni a lubrificazione ridotta o assente: verso sistemi “dry” e superfici funzionalizzate
Negli ultimi anni si sta affermando un filone di ricerca e sviluppo orientato alla riduzione, sino alla completa eliminazione, del lubrificante nei sistemi di trasmissione. Questo approccio, spesso definito “dry” o a lubrificazione minima, nasce dall’esigenza di superare alcune delle criticità intrinseche, tra cui la gestione del fluido, i costi di manutenzione e l’impatto ambientale associato allo smaltimento.
Le soluzioni a secco si basano principalmente sull’impiego di materiali avanzati e di trattamenti superficiali in grado di garantire coefficienti di attrito ridotti e stabili anche in assenza di un film lubrificante continuo. Tra questi rivestimenti, particolare attenzione è rivolta ai coating a base di carbonio amorfo, come i DLC (Diamond-Like Carbon) e ai trattamenti superficiali nanostrutturati, che consentono di ridurre il coefficiente di attrito e migliorare la resistenza all’usura. L’ingegnerizzazione delle superfici mediante micro e nano-texturing consente di creare pattern funzionali capaci di intrappolare detriti, ridurre il contatto reale e favorire la formazione di micro-riserve di lubrificante nei sistemi ibridi.
Parallelamente, lo sviluppo di polimeri ad alte prestazioni e compositi autolubrificanti ha aperto nuove possibilità per applicazioni a carichi moderati.
L’eliminazione del lubrificante comporta una significativa semplificazione del sistema, riducendo la necessità di circuiti di distribuzione, sistemi di filtraggio e controlli periodici. Ciò si traduce in una riduzione dei costi operativi e in un incremento dell’affidabilità complessiva soprattutto in ambienti critici o difficilmente accessibili, come applicazioni aerospaziali o dispositivi miniaturizzati. Inoltre, l’eliminazione del fluido consente di annullare le perdite parassite associate ai fenomeni di “churning” (agitazione eccessiva con conseguente surriscaldamento e dissipazione energetica) e “viscous drag” (resistenza viscosa), caratteristici dei sistemi a lubrificazione fluida, con un conseguente incremento dell’efficienza energetica complessiva.
Le soluzioni a secco presentano tuttavia limiti significativi che ne restringono ad oggi le possibilità applicative. In particolare, la capacità di carico delle superfici non lubrificate è inferiore rispetto ai sistemi tradizionali, soprattutto in presenza di elevati carichi specifici e in condizioni di contatto severo. Un ulteriore aspetto riguarda la gestione del calore, dal momento che il lubrificante è utile per la dissipazione termica che, nei sistemi dry, deve essere compensata attraverso soluzioni progettuali alternative. Inoltre, la durata dei rivestimenti e la loro resistenza a condizioni operative variabili costituiscono ad oggi un ambito di ricerca attiva.
Le prospettive future appaiono comunque promettenti, grazie ai progressi nella scienza dei materiali e nelle tecniche di ingegnerizzazione delle superfici. L’integrazione tra rivestimenti avanzati, micro-texturing superficiale e sistemi di monitoraggio intelligente potrebbe consentire lo sviluppo di trasmissioni ibride, in cui la lubrificazione è ridotta al minimo e utilizzata strategicamente. Tali configurazioni risultano particolarmente efficaci anche in un’ottica di riduzione delle emissioni indirette, grazie alla diminuzione delle perdite meccaniche e del fabbisogno energetico complessivo. In questo scenario, le soluzioni a secco non si configurano necessariamente come alternative radicali ai sistemi tradizionali, ma piuttosto come parte di un approccio più ampio e flessibile alla gestione dell’attrito e dell’usura.
Progettare la lubrificazione attraverso la manifattura additiva
L’introduzione delle tecnologie di manifattura additiva nel settore delle trasmissioni meccaniche sta favorendo lo sviluppo di soluzioni progettuali innovative per i sistemi di lubrificazione. La possibilità di realizzare geometrie interne complesse permette oggi di ripensare al modo in cui il lubrificante viene distribuito, convogliato e gestito all’interno della trasmissione. A livello di sistema, la stampa 3D consente di integrare direttamente nei carter e nei componenti strutturali canali di lubrificazione ottimizzati, progettati per seguire traiettorie tridimensionali che consentono di ottimizzare la distribuzione del fluido e massimizzarne l’efficienza anche nelle zone più critiche. Tali canali possono essere progettati attraverso algoritmi di ottimizzazione topologica, che consentono di minimizzare le perdite di carico e massimizzare l’efficienza di distribuzione del fluido. Questo approccio consente di ridurre la dipendenza da sistemi esterni di pompaggio e tubazioni, semplificando l’architettura complessiva e migliorando al contempo l’efficienza energetica. Inoltre, la possibilità di progettare condotti con sezioni variabili e superfici interne funzionalizzate permette di avere un maggiore controllo locale sulla velocità del fluido, favorendo la formazione del film lubrificante in condizioni operative più gravose.
A livello di singolo componente, le potenzialità della manifattura additiva risultano ancora più evidenti. Ruote dentate, alberi e supporti possono essere realizzati con micro-canali interni o strutture porose controllate, capaci di trattenere e rilasciare il lubrificante in modo mirato. Inoltre, la possibilità di realizzare gradienti a porosità controllata consente di modulare localmente la capacità di ritenzione del lubrificante, introducendo nuove logiche nella gestione del fluido su scala microstrutturale. Ciò facilita l’implementazione di soluzioni di lubrificazione distribuita o “embedded”, particolarmente efficaci nelle fasi transitorie o in condizioni di carico variabile. Al contempo, l’integrazione con trattamenti superficiali avanzati e rivestimenti a basso attrito permette di combinare i vantaggi della lubrificazione tradizionale con quelli delle soluzioni a ridotto apporto di fluido.
La manifattura additiva si configura quindi come una strategia costruttiva rilevante per lo sviluppo di metodi di lubrificazione ibridi, in cui la presenza del lubrificante è modulata in funzione delle reali esigenze operative. Attraverso una progettazione mirata, è possibile concentrare il lubrificante solo nelle aree ad alta sollecitazione, lasciando che altre zone operino in condizioni prossime alla lubrificazione limite o addirittura a secco, grazie all’impiego di materiali e superfici ingegnerizzate. Questo approccio consente di ridurre significativamente il volume complessivo di lubrificante necessario, con benefici sia in termini di efficienza sia di sostenibilità.
Le prospettive offerte da queste tecnologie sono ulteriormente amplificate dalla possibilità di integrare sensori direttamente nei componenti realizzati mediante stampa 3D, creando sistemi in grado di monitorare in tempo reale il comportamento del lubrificante e delle superfici di contatto. In tal modo, la progettazione della lubrificazione non si limita più alla definizione di un sistema passivo, ma evolve verso una configurazione attiva e adattiva, in cui geometria, materiale e controllo digitale concorrono in modo sinergico alla gestione ottimale dell’attrito e dell’usura.
Lubrificazione e sostenibilità
La crescente attenzione verso la sostenibilità ambientale sta ridefinendo il ruolo e la progettazione dei sistemi di lubrificazione nelle moderne trasmissioni meccaniche. Se in passato il principale obiettivo era quello di garantire la protezione dei componenti e la continuità operativa, oggi tali sistemi dovrebbero contribuire attivamente alla riduzione dell’impatto ambientale lungo l’intero ciclo di vita. In questo scenario, la sostenibilità viene considerata come un criterio progettuale, capace di orientare sia la selezione dei materiali sia le strategie di gestione del lubrificante.
Una delle principali direttrici di sviluppo riguarda l’introduzione di lubrificanti a basso impatto ambientale, in particolare quelli biodegradabili e derivati da fonti rinnovabili. Questi fluidi, spesso basati su esteri sintetici o oli vegetali opportunamente modificati, si degradano rapidamente in caso di dispersione nell’ambiente, risultando particolarmente adatti per applicazioni in contesti sensibili come nel settore agricolo, marino o eolico. Tuttavia, la loro adozione richiede un’attenta valutazione delle prestazioni tribologiche e della stabilità ossidativa, poiché tali fluidi possono presentare una maggiore sensibilità alle alte temperature e al degrado rispetto ai lubrificanti minerali tradizionali. Per tali motivi, la ricerca si sta concentrando sullo sviluppo di formulazioni avanzate che combinino sostenibilità e prestazioni elevate, attraverso l’impiego di additivi innovativi e processi di raffinazione più evoluti.
Un ulteriore ambito di ricerca riguarda lo sviluppo di additivi ash-free a basso impatto ambientale, progettati per ridurre la formazione di ceneri e la presenza di specie metalliche, mantenendo inalterate le prestazioni antiusura e le proprietà per applicazioni ad estrema pressione.
Oltre alla formulazione del lubrificante, un aspetto centrale riguarda la riduzione del suo impiego complessivo. Le soluzioni più evolute si basano su sistemi di lubrificazione a controllo variabile, capaci di modulare con precisione l’apporto di fluido in funzione delle condizioni operative istantanee. Tecniche come la lubrificazione a quantità minima (MQL) o l’iniezione localizzata permettono di ridurre significativamente i volumi utilizzati, contenendo le perdite legate a fenomeni viscosi. Questo approccio risulta particolarmente vantaggioso nei regimi ad alta velocità e nei componenti con geometrie complesse, dove un eccesso di lubrificante può compromettere sia l’efficienza energetica sia la gestione termica del sistema.
Un ulteriore ambito di innovazione è rappresentato dall’applicazione dei principi dell’economia circolare alla gestione dei lubrificanti. In questo contesto, il fluido diventa una risorsa da mantenere in condizioni ottimali il più a lungo possibile. Tecnologie di filtraggio avanzato, sistemi di decontaminazione e processi di rigenerazione permettono di rimuovere impurità, acqua e prodotti di degradazione, ripristinando le proprietà originarie del lubrificante. Queste tecniche consentono di estendere significativamente la vita utile del fluido, riducendo la necessità di sostituzioni frequenti e diminuendo la quantità di rifiuti prodotti.
Fondamentale, in questo scenario, è il monitoraggio continuo delle condizioni del lubrificante. L’analisi in tempo reale di parametri quali viscosità, contenuto di particolato e livello di ossidazione consente di individuare tempestivamente eventuali fenomeni di degrado e di pianificare interventi mirati, evitando sia sostituzioni premature sia rischi di guasto. In questo modo, la sostenibilità si traduce non solo in una riduzione dell’impatto ambientale, ma anche in un miglioramento dell’efficienza operativa e in una ottimizzazione dei costi lungo l’intero ciclo di vita della trasmissione. L’approccio consente inoltre di ridurre il Total Cost of Ownership (TCO) del sistema, integrando benefici ambientali ed economici in un’unica strategia progettuale.
In sintesi, l’evoluzione verso sistemi di lubrificazione sostenibili si configura come un processo multidimensionale, che coinvolge materiali, tecnologie e strategie di gestione. L’integrazione di queste componenti consente di sviluppare soluzioni in grado di coniugare prestazioni elevate, affidabilità e responsabilità ambientale, ponendo le basi per una nuova generazione di trasmissioni meccaniche più efficienti e resilienti.
Verso sistemi di lubrificazione adattivi, intelligenti e ibridi
L’evoluzione dei sistemi di lubrificazione si sta orientando verso una crescente integrazione tra progettazione avanzata, digitalizzazione e sostenibilità. La lubrificazione si configura come una variabile progettuale strategica, in grado di influenzare non solo le prestazioni, ma anche la resilienza operativa e il ciclo di vita dell’intera trasmissione. In questo contesto, emerge una direzione di sviluppo più radicale, rappresentata dalle trasmissioni a lubrificazione ridotta o assente. L’impiego di superfici funzionalizzate, rivestimenti a basso attrito e materiali autolubrificanti apre prospettive concrete per configurazioni ibride. In tali sistemi, la lubrificazione è selettiva e limitata alle condizioni operative più gravose. Nelle fasi a carico ridotto o stabilizzato il funzionamento avviene in condizioni prossime al “dry”, in questo modo vengono ridotte le perdite energetiche, semplificata l’architettura del sistema e migliorata l’efficienza.
Prospettive più avanzate si concentrano poi sullo sviluppo di lubrificanti intelligenti, progettati per interagire dinamicamente con l’ambiente operativo. Si tratta di sistemi multifunzionali in grado di modificare localmente la viscosità, la struttura molecolare o la capacità di adesione alle superfici in risposta a variazioni di carico, temperatura o regime di moto. La ricerca si sta orientando verso fluidi con comportamento reologico controllato, additivi attivi su scala nanometrica e formulazioni in grado di rigenerare film protettivi in modo adattivo durante il funzionamento. In prospettiva, tali sistemi potranno integrare anche materiali a risposta stimolata (smart fluids), in grado di modificare le proprie proprietà reologiche sotto l’effetto di campi elettrici o magnetici. Tali caratteristiche consentono di mantenere condizioni ottimali di lubrificazione anche in scenari fortemente variabili, riducendo il rischio di transizioni critiche verso regimi di contatto limite.
I sistemi di lubrificazione del futuro saranno dotati di reti di sensori distribuiti, in grado di monitorare in tempo reale non solo le condizioni del lubrificante, ma anche le interazioni tribologiche locali, attraverso parametri indiretti come vibrazioni, emissioni acustiche e variazioni termiche. I dati, elaborati tramite modelli fisici combinati con tecniche di machine learning, consentiranno di costruire modelli predittivi ad alta affidabilità, capaci di anticipare fenomeni di degrado con un elevato grado di precisione. In questo contesto, il gemello digitale rappresenterà un vero e proprio sistema di controllo operativo, in grado di aggiornarsi in tempo reale sulla base dei dati acquisiti e di ottimizzare dinamicamente le strategie di lubrificazione. Ciò consentirà, ad esempio, di modulare la portata del lubrificante, attivare sistemi di raffreddamento localizzati o adattare le condizioni operative per minimizzare l’usura. Il risultato sarà una gestione autonoma del sistema, in cui le decisioni operative verranno prese in modo automatico sulla base di modelli predittivi continuamente aggiornati. La progettazione della lubrificazione tenderà quindi a convergere verso un paradigma “data-driven”, in cui modelli previsionali, sensoristica avanzata e materiali intelligenti opereranno in modo integrato per massimizzare prestazioni e affidabilità.
