Le applicazioni di sollevamento, con cicliche frequenti, elevate ripetibilità ed accuratezza di posizionamento sono sempre più necessarie e ricorrenti al giorno d’oggi. Di tutto questo è consapevole Setec, che propone, in questo ambito,M.A.D. (il martinetto ad alta dinamica). Questa soluzione nasce dall’abbinamento di due prodotti (rinvio angolare con coppia conica e vite a sfere) in un unico oggetto, completato da una struttura specifica che integra i supporti assiali.

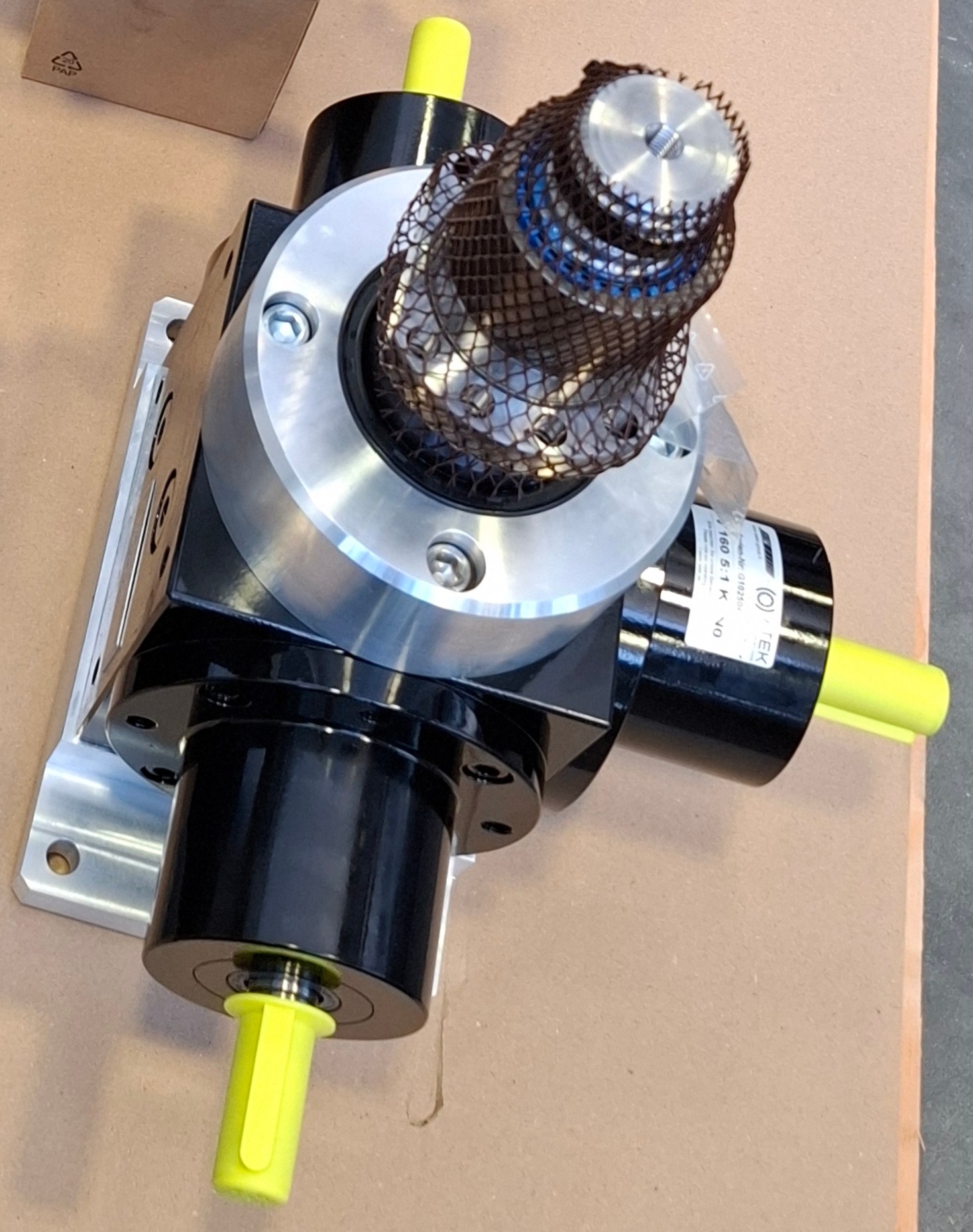

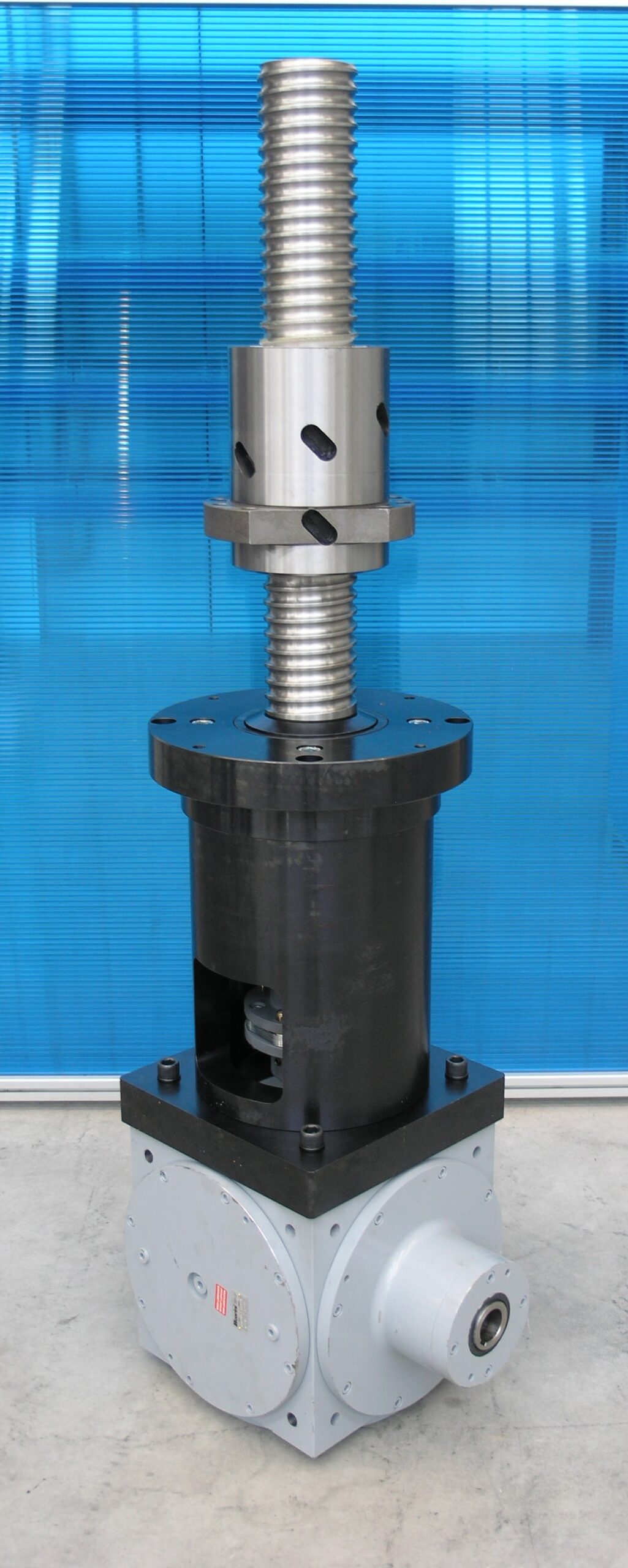

I prodotti MAD sono martinetti di sollevamento basati su una scatola principale di trasmissione a coppie coniche di precisione a gioco ridotto, un supporto posteriore integrato nel gruppo per reggere il carico assiale e una vite a ricircolo di sfere di precisione con leggero precarico.
Alla soluzione è stata accoppiata direttamente alla cassa una sede flangiata con cuscinetto per sopportare i carichi assiali. L’utilizzo della coppia conica anziché della vite senza fine ha vantaggi sia di rendimento, sia di durata. Nella coppia conica, soprattutto se si utilizzano coppie coniche spiroidali Klingelnberg, il contatto tra i denti è radente e non strisciante come nella vite senza fine-ruota elicoidale (e minore usura significa maggiore durata). L’altro vantaggio di questo sistema è che consente l’utilizzo di un rapporto di riduzione inferiore al rapporto 5:1 minimo delle viti senza fine, fino al rapporto diretto 1:1.

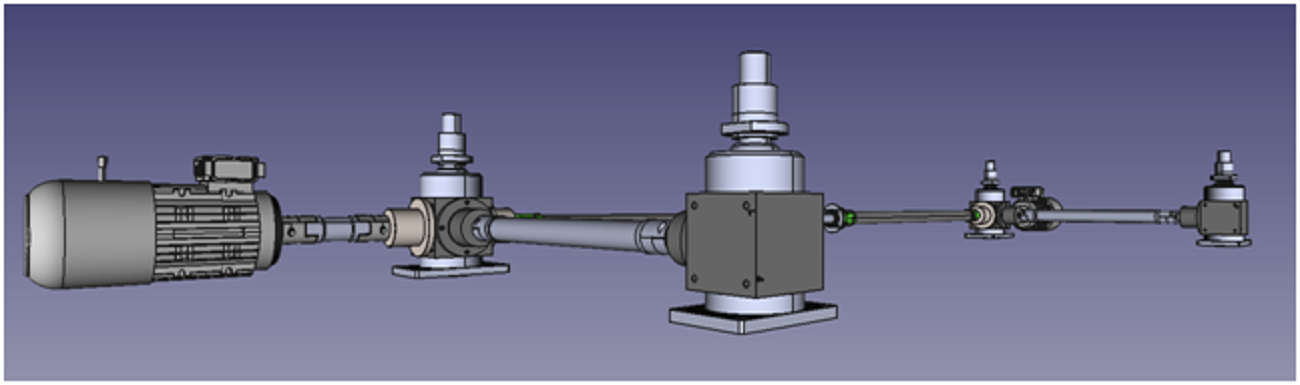

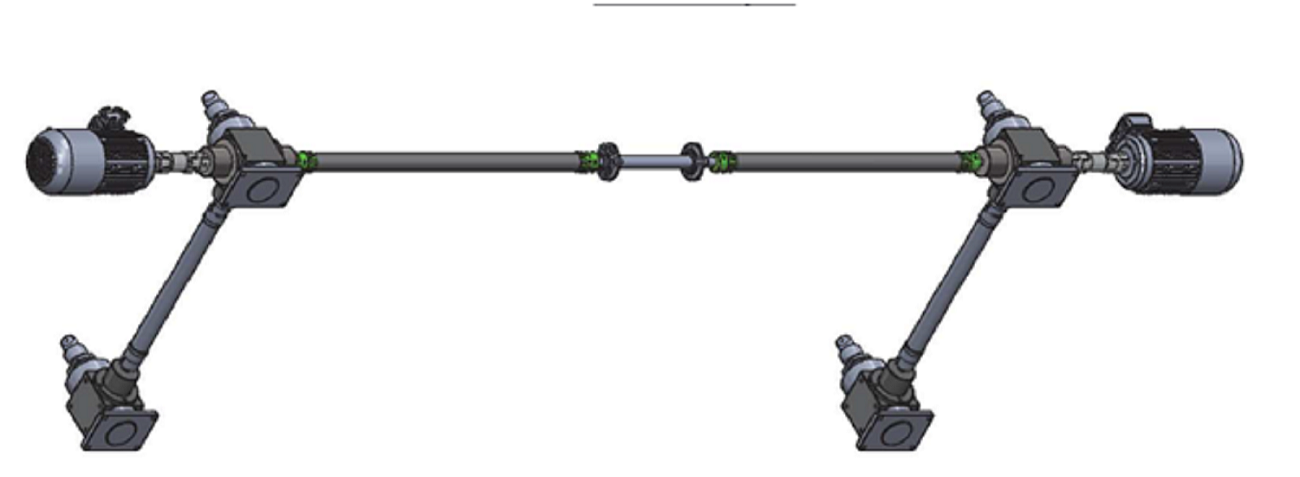

In questo modo si evita di essere costretti a utilizzare passi lunghi delle viti a sfere per ottenere le velocità lineari volute. La soluzione è tipicamente abbinata a motorizzazioni brushless anche con albero motore senza chiavetta, in quanto il fissaggio dell’albero motore/rinvio utilizza sistemi con calettatore e/o chiusura a morsetto. Si possono realizzare soluzioni con più martinetti M.A.D. utilizzando rinvii multialberi a tre uscite per la movimentazione del rinvio condotto.
Movimentazione di un telaio per saldature
I prodotti M.A.D. sono stati utilizzati, per esempio, in un’applicazione che riguarda la movimentazione di un telaio per saldature.

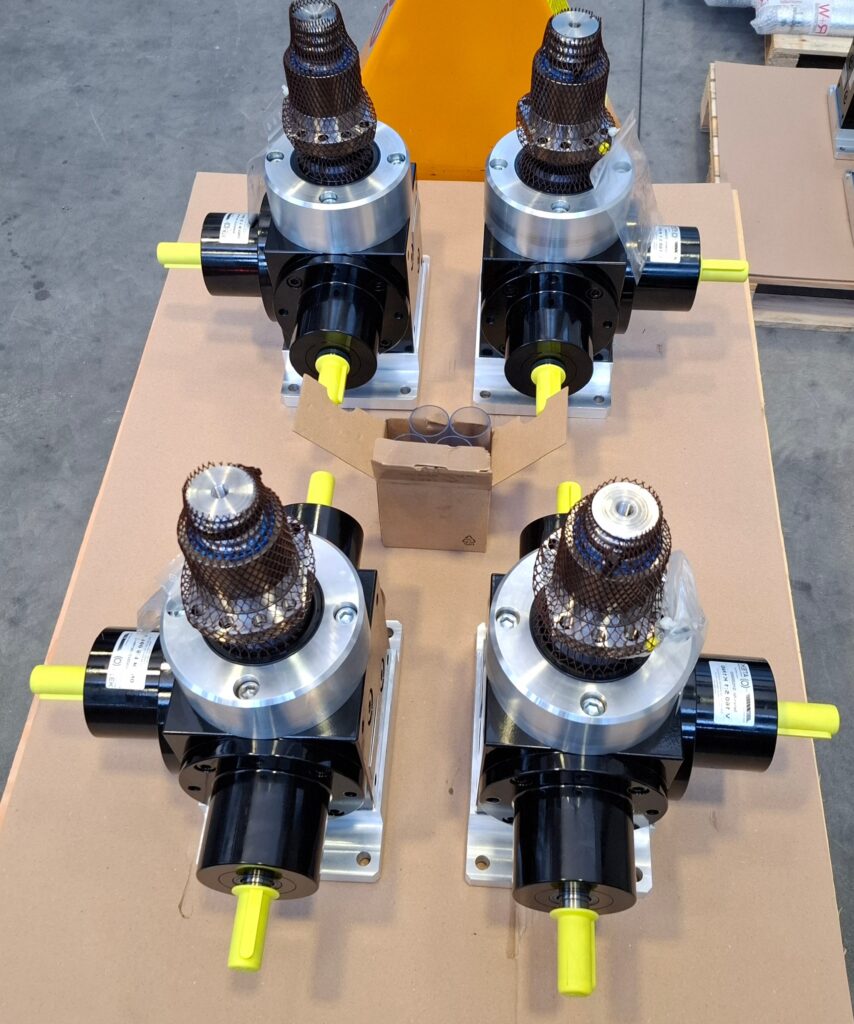

«Si tratta di un sistema di sollevamento di telai per sistemi flessibili per la saldatura di strutture metalliche di vari formati», spiega Fabio Seminatore, amministratore delegato di Setec. «I 4 martinetti ad alta dinamica MAD, collegati tra di loro in asse meccanico, realizzano il sollevamento di una tavola elevatrice con alte cicliche per ottenere posizionamenti di lavoro molto accurati. Come assi di sincronismo meccanico sono state scelte delle allunghe a gioco zero per semplicità di manutenzione.
I vantaggi offerti dalla soluzione sono la garanzia di accuratezza di posizionamento, una volta messo a punto il sistema in posizione di zero, dati i giochi nulli delle viti a sfere, permettendo un impiego dello stesso con cicliche elevate e ad alto rendimento meccanico, quindi con usure molto contenute. Inoltre, con l’assenza di olio in pressione pericoloso per eventuali trafilamenti e incendio, rende l’ambiente di lavoro pulito e sicuro e offre vantaggi economici con la riduzione dei costi energetici utilizzando la potenza elettrica solo quando necessaria».
Martinetti meccanici made in Setec
Nel settore dei martinetti meccanici, Setec propone, inoltre, soluzioni interamente di propria produzione, suddividibili in Serie Europea Leggera(SEL) e Serie Europea Pesante (SEP). Il martinetto meccanico a vite senza fine SEL (5-100 kN) ha corpo in lega di alluminio ed è proposto in 5 differenti taglie (SEL5, SEL10,SEL25, SEL50, SEL100). Si distingue, inoltre, per tre differenti rapporti di riduzione (1/5, 1/10, 1/30), capacità di sollevamento/spinta fino a 100 kN, velocità di sollevamento/spinta fino a 15200 mm/min. La versione T utilizza la vite trapezia mentre la versione S usa la vite a ricircolazione di sfere. La lubrificazione è realizzabile mediante vari tipi di grasso. Il design modulare e compatto consente la massima adattabilità alle esigenze specifiche delle singole applicazioni. È disponibile una vasta gamma di accessori; inoltre esiste la possibilità di disporre di modelli e/o esecuzioni speciali, a richiesta.
Il martinetto meccanico a vite senza fine SEP (50-1500 kN) ha corpo in ghisa sferoidale (SEP 1000 & SEP 1500 in acciaio al carbonio con struttura in elettrosaldato) ed è proposto in 7 differenti taglie (SEP50, SEP100, SEP200, SEP300, SEP500, SEP1000, SEP1500 ) e due differenti rapporti di riduzione per ogni taglia. La capacità di sollevamento/spinta arriva fino a 1500 kN mentre la velocità di sollevamento/spinta raggiunge i 9000 mm/min. Anche per il modello SEP esistono una versione T a vite trapezia e una versione S che usa la vite a ricircolazione di sfere; la lubrificazione avviene sempre mediante grasso.
Il robusto design è stato studiato per ottenere elevate prestazioni unite alla massima affidabilità per soddisfare le esigenze delle applicazioni più gravose. È disponibile una vasta gamma di accessori; sono disponibili, inoltre, modelli e/o esecuzioni speciali a richiesta.
