Le elettrovalvole proporzionali sono componenti importanti che consentono di ampliare le funzioni normalmente sviluppate dai sistemi pneumatici. Con il loro contributo è possibile realizzare efficaci controlli di forza, di posizione e di velocità. Per le varie applicazioni è necessario usare elettrovalvole adeguate, che devono essere scelte sulla base delle proprie prestazioni e delle esigenze dell’utente. Occorre, quindi, conoscere le caratteristiche operative, i punti di forza e i limiti dei vari modelli
Le elettrovalvole proporzionali sono il cuore operativo nel comando dei circuiti pneumatici, avendo la funzione di controllare e regolare il passaggio dell’aria compressa destinata ai cilindri e agli altri dispositivi di azionamento pneumatico.
Il loro funzionamento è essenziale per ottenere forze e movimenti adeguati alle necessità di ogni applicazione e per rispondere bene a scopi definiti. In generale, per raggiungere gli obiettivi in termini di forze sviluppate, spostamenti e velocità è necessario, prima di tutto, regolare la pressione di alimentazione dei circuiti e dei singoli attuatori, cosa che può essere fatta con regolatori di pressione registrati manualmente da un operatore o con elettrovalvole controllate da remoto.
Per quanto riguarda poi l’azionamento di ogni singolo cilindro, normalmente sono sufficienti elettrovalvole di tipo digitale comandate da un segnale on/off. Infatti, nei sistemi automatici gran parte degli azionamenti è proprio di tipo digitale, imponendo alcune condizioni e regolando in modo approssimato altri parametri.
Vi sono peraltro alcune situazioni in cui è necessario un controllo più accurato di quello che avviene, dovendo, ad esempio, regolare in modo predefinito la legge di spostamento dello stelo di un cilindro; in questo caso è indispensabile una regolazione con un sistema di elettrovalvole di tipo proporzionale.
Nell’articolo saranno indicate le tipologie delle elettrovalvole proporzionali, saranno definite le prestazioni richieste, saranno descritti alcuni schemi realizzativi e indicate le curve operative più frequenti. La presentazione di alcune applicazioni industriali mostrerà l’utilità dell’uso di questi componenti.
Elettrovalvole proporzionali per il controllo della pressione

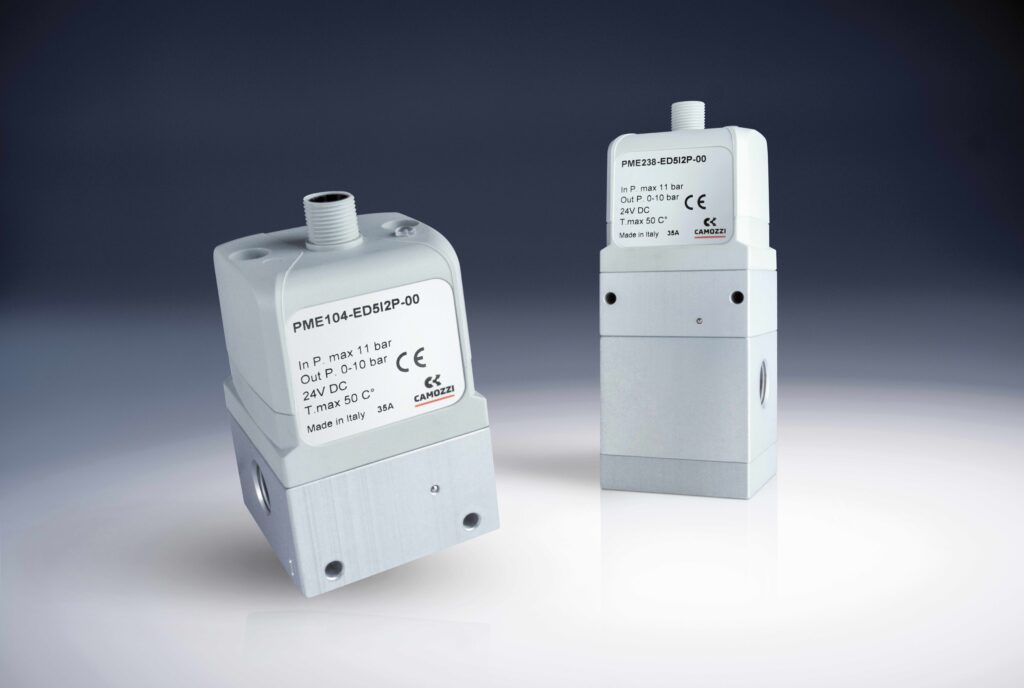

Le elettrovalvole proporzionali in pressione (dette anche regolatori di pressione) sono comandate da remoto. Trovano largo impiego nell’alimentazione di circuiti pneumatici o di singoli gruppi di valvole, in alternativa ai regolatori di pressione manuali che richiedono l’intervento di un operatore sul posto.
A tale proposito, si deve ricordare che ogni circuito deve essere alimentato a una pressione precisa, costante quando il circuito è operativo. Il termine regolatore corrisponde bene a questa funzione, ricordando che nei controlli classici la parola regolazione indica il mantenimento costante nel tempo di una grandezza fisica.
