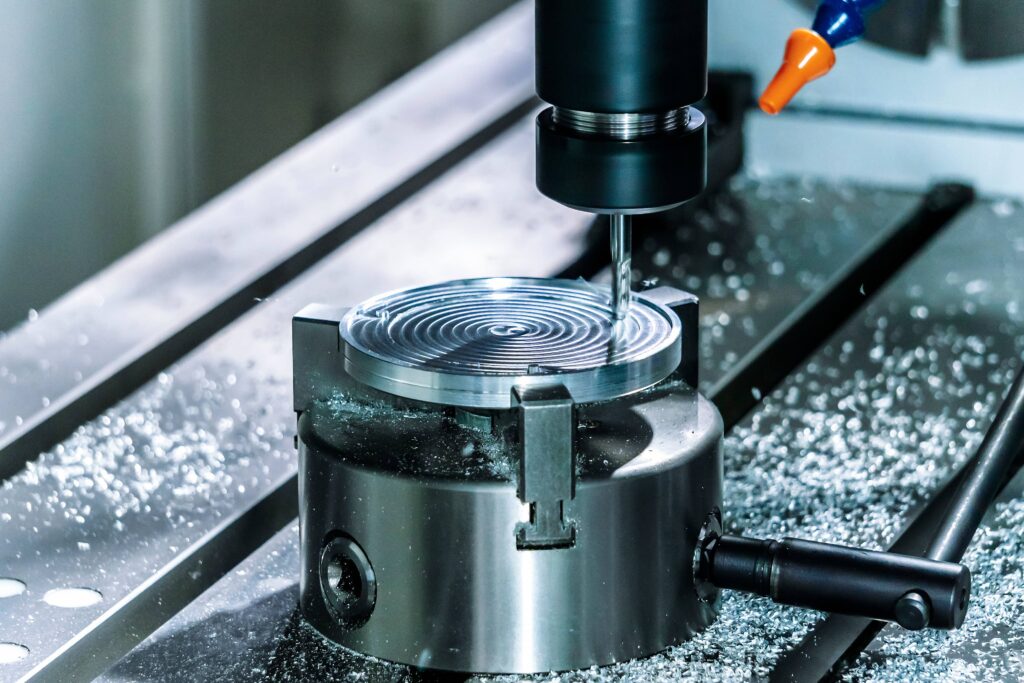

Nell’ambito dei processi di lavorazione alle macchine utensili, l’attrezzatura di bloccaggio (o fissaggio, o serraggio) definisce l’insieme dei componenti meccanici che posizionano il pezzo nello spazio di lavoro e lo bloccano in posizione stabile, garantendo deformazioni contenute compatibili con le specifiche di progetto.
Un aspetto fondamentale nelle lavorazioni dei metalli è infatti il corretto posizionamento del pezzo da lavorare. Il bloccaggio di un pezzo da lavorare è un processo articolato in tre fasi: supporto, posizionamento e bloccaggio vero e proprio. In questo articolo, forniamo elementi utili per comprenderle e applicarle.
La maggior parte delle operazioni effettuate alle macchine utensili richiedono l’utilizzo di un’attrezzatura di bloccaggio, che si rivela risorsa fondamentale per il successo delle lavorazioni, insieme alla macchina, al tool holder, all’utensile e al pezzo stesso.
Dal punto di vista delle forze trasmesse dalla macchina al pezzo, si può notare come gli elementi citati (macchina, tool holder, utensile, pezzo, attrezzatura) formino un sistema chiuso in cui le forze interne determinano l’asportazione di truciolo (o la deformazione plastica del pezzo in altri tipi di lavorazioni meccaniche), ma anche la deformazione elastica dei componenti che fanno parte del sistema stesso.
Tali deformazioni devono essere governate da una buona scelta degli elementi in gioco e dei parametri di taglio, e da una scelta o progettazione corretta dell’attrezzatura. La progettazione e la configurazione dell’attrezzatura implicano diverse criticità.
Il principio di posizionamento 3-2-1 dell’attrezzatura di bloccaggio
Un aspetto fondamentale nelle lavorazioni dei metalli è il corretto posizionamento del pezzo da lavorare, punzonare, piegare o stampare rispetto all’attrezzatura di fissaggio.
Per esempio, una macchina utensile CNC potrebbe iniziare il proprio ciclo di lavoro da un punto specifico rispetto all’attrezzatura e procedere da lì.
Di conseguenza, la precisione con cui un pezzo viene lavorato dipende in larga misura dalla precisione con cui viene posizionato nell’attrezzatura di bloccaggio. Il posizionamento accurato di ogni singolo pezzo caricato nell’attrezzatura, quindi non di un solo pezzo, è essenziale.
Qualsiasi variazione nella posizione del pezzo sull’attrezzatura si somma all’errore già preventivato per la lavorazione.
Inoltre, il metodo utilizzato per supportare e bloccare il pezzo nell’attrezzatura influisce non solo sulle tolleranze dimensionali, ma anche sulla forma e sulle finiture superficiali.
